Circuito Integrado TA8409S Toshiba

Circuito Integrado TA8409S Toshiba

O TA8409S da Toshiba é um circuito integrado clássico, projetado especificamente para atuar como um driver de motor de ponte-H (H-Bridge) de baixa corrente.

Ele é muito conhecido na eletrônica por sua versatilidade em controlar pequenos motores DC em dispositivos que exigem quatro modos de operação: Horário, Anti-horário, Parada (Stop) e Freio (Brake).

Especificações Técnicas Principais

Diferente de drivers mais robustos como o L298N, o TA8409S é focado em aplicações de precisão e baixo consumo.

Pinagem e Conexão (SIP-9)

O formato "pente" (SIP) facilita a montagem vertical em placas de circuito impresso, economizando espaço.
GND – Terra.
OUT 1 – Saída para o motor.
OUT 2 – Saída para o motor.
NC – Não conectado.
IN 1 – Entrada de controle lógica 1.
IN 2 – Entrada de controle lógica 2.
VCC – Alimentação da lógica e controle.
VS – Alimentação para o motor (pode ser diferente de VCC).
NC – Não conectado.

Tabela de Verdade (Modos de Operação)

O controle é feito aplicando níveis lógicos (Alto/Baixo) nos pinos de entrada:

Destaques e Cuidados
Diodos de Proteção: O TA8409S já possui diodos internos para absorver os picos de tensão (força contraeletromotriz) gerados pelo motor, o que dispensa componentes externos extras na maioria dos casos.
Aplicações: Muito utilizado em mecanismos de CD/DVD players (para abrir a gaveta), unidades de fita cassete, câmeras fotográficas (foco e zoom) e pequenos robôs seguidores de linha.
Baixa Queda de Tensão: Ele é eficiente para motores que operam com pilhas ou baterias pequenas.

Valor Unitário

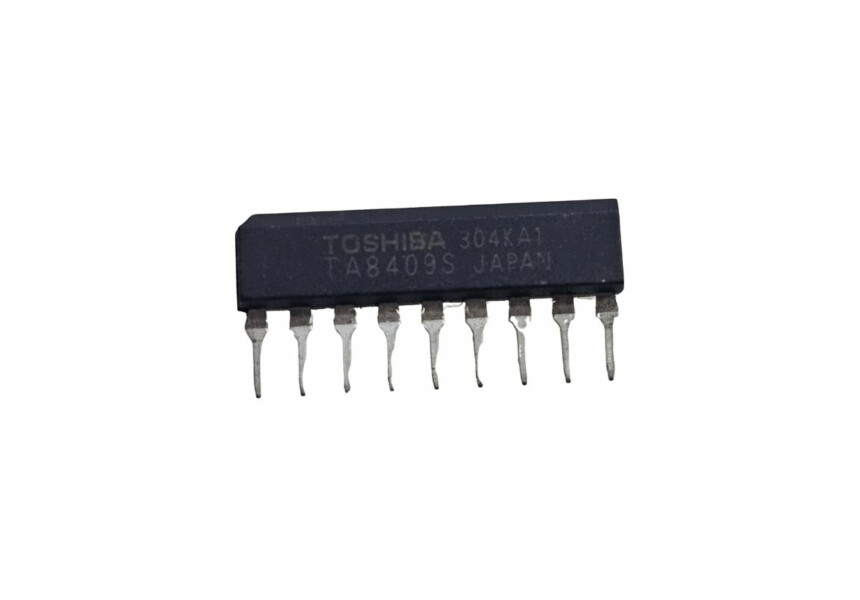

Imagem Meramente Ilustrativa
