Resistor 47K 20W 5% Porcelana Branca

Resistor 47K 20W 5% Porcelana Branca

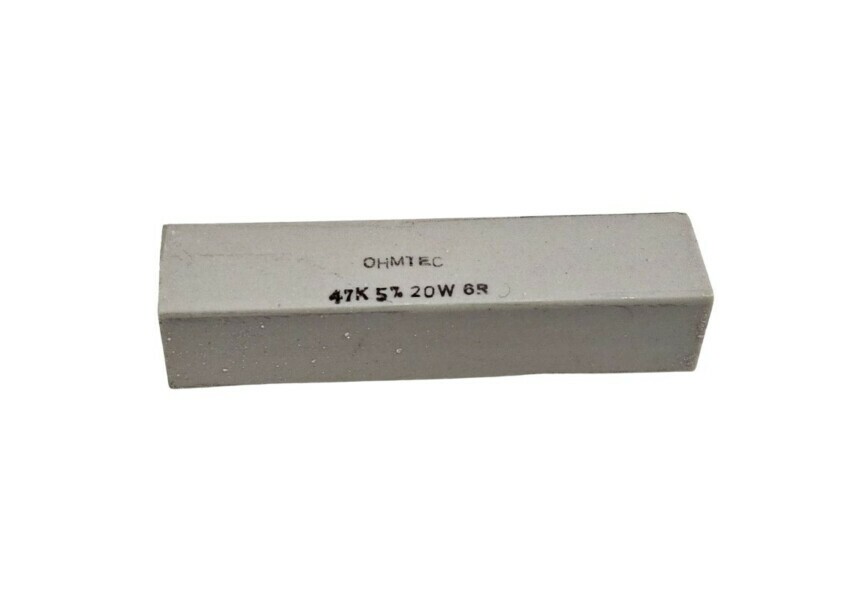

Foto Meramente Ilustrativa
Valor Unitário

O resistor de potência, especificamente um resistor de 47.000 Ohm (47K) capaz de dissipar 20 Watts (W) de potência, com uma tolerância de 5% e alojado em um corpo de porcelana branca (cerâmica).

Vamos analisar cada parte:
Resistor:
Função: Componente eletrônico que se opõe ao fluxo de corrente elétrica.
Converte energia elétrica em calor.
Unidade: Medida em Ohms (Oh).
47K:
Valor da Resistência: Esta é a resistência nominal. "K" significa quilo, então 47K significa 47.000 Ohms ($Oh$).
20W: Potência nominal (Watts): Esta é a potência máxima contínua que o resistor pode dissipar como calor sem ser danificado. 20 Watts é uma potência nominal muito significativa para um resistor.
Isso indica que ele foi projetado para aplicações onde uma corrente substancial flui por ele, gerando muito calor.
Importância: É crucial que a potência dissipada pelo resistor em um circuito (P=EU2RouP=Em2/ R) não exceda essa classificação, ou o resistor superaquecerá e falhará.
5%: Tolerância: Indica o desvio permitido do valor real da resistência em relação ao seu valor nominal.
Uma tolerância de 5% significa que a resistência real deste resistor estará dentro± 5% de 47.000 Ohms.
5% de $47,000=\mathrm{0,05}\times 47,000=2,350$Ohms.
Portanto, a resistência real será entre$47,000-2,350=44,650$Ohms e $47,000+2,350=49,350$Ohms.
5% é uma tolerância comum para resistores de potência, onde a resistência precisa nem sempre é tão crítica quanto o manuseio de potência.

Porcelana Branca (Porcelana/Cerâmica Branca):
Material de construção: Isso indica que o resistor é um resistor de fio enrolado com um núcleo e revestimento de cerâmica (porcelana).
Resistor de Fio Enrolado: Internamente, um fio resistivo (geralmente uma liga de níquel-cromo) é enrolado em torno de um núcleo cerâmico isolante. Essa construção permite alta dissipação de potência e boa estabilidade.
Corpo cerâmico: materiais cerâmicos (como porcelana) são excelentes para:
Dissipação de calor: eles podem suportar altas temperaturas e transferir calor eficientemente do fio resistivo para o ambiente.
Isolamento elétrico: Eles fornecem bom isolamento elétrico para o elemento resistivo.
Durabilidade: São mecanicamente robustos.
Aparência: Esses resistores geralmente se parecem com blocos retangulares ou cilindros com terminais saindo das extremidades. Geralmente são brancos (devido ao material cerâmico e, às vezes, a um revestimento semelhante ao cimento).

Aplicações comuns para um resistor como este:
Dada sua alta potência nominal, esse tipo de resistor é usado em aplicações onde é necessário dissipar uma potência significativa, como:
Fontes de alimentação: Como resistores de sangria (para descarregar capacitores com segurança) ou em circuitos de filtro.
Controle de Motor: Em circuitos de frenagem ou como resistores limitadores de corrente.
Amplificadores de áudio: como cargas fictícias para testes ou em circuitos de proteção de alto-falantes.
Equipamentos industriais: onde são necessários componentes de manuseio robustos e de alta potência.
Elementos de aquecimento (indiretamente): embora não sejam sua finalidade principal, eles geram calor considerável e devem ser montados com ventilação adequada ou em dissipadores de calor para evitar danos aos componentes ao redor ou ao próprio resistor.
Este resistor de porcelana de 47K e 20W é um componente robusto projetado para ambientes elétricos exigentes, onde os níveis de corrente e potência são substanciais.

Para mais informações, entre em contato.
