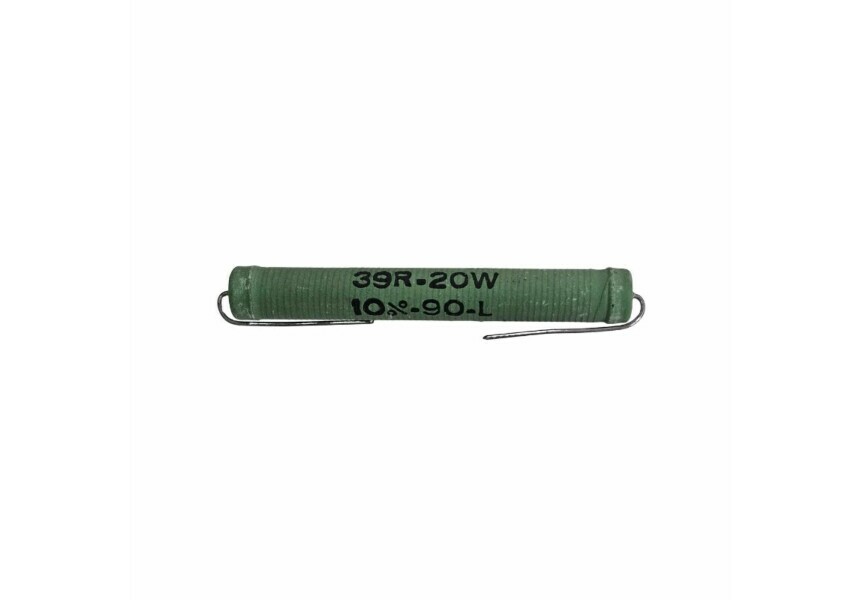

Resistor 39R 20W 10% Axial Verde

Resistor 39R 20W 10% Axial Verde

É um resistor de fio enrolado de alta potência projetado para dissipar uma quantidade significativa de calor.
Segue abaixo uma descrição detalhada das características:
Resistência: 39R (ou 39Omega) Este é o valor nominal da resistência elétrica.
Potência nominal: 20W (20 watts). Esta é a quantidade máxima de energia (na forma de calor) que o resistor pode dissipar continuamente com segurança sem ser danificado. Esta é uma potência nominal relativamente alta, indicando que se trata de um resistor de potência .
Tolerância: 10% (10%I sso significa que o valor real da resistência está garantido dentro de uma margem de erro de 100 Hz. 10% do nominal 39Omega.
Formato: Axial . Isso indica que o resistor possui terminais que se estendem de ambas as extremidades ao longo do eixo central, projetados para montagem em placa de circuito impresso com furos passantes ou para fiação ponto a ponto.
Cor: Verde . Para resistores de alta potência (como os de fio ou com revestimento cerâmico), a cor do corpo geralmente indica o material ou a construção e é usada para identificação, especialmente quando o valor e a potência estão impressos diretamente no corpo. Alguns resistores axiais de alta potência são revestidos com cerâmica ou esmalte colorido, sendo o verde uma cor comum para certos tipos de resistores de potência de fio.

Construção e uso típicos
Considerando a potência nominal de 20W e o formato axial , é quase certo que se trata de um resistor de potência de fio enrolado .
Construção: Os resistores de potência de fio enrolado geralmente consistem em um fio de alta resistência (frequentemente uma liga de níquel-cromo) enrolado em torno de um núcleo de cerâmica ou fibra de vidro. Esse conjunto é então selado, geralmente em uma carcaça retardante de chamas à base de cerâmica ou cimento com um revestimento colorido (como verde) para protegê-lo e auxiliar na dissipação de calor.
Aplicação: Os resistores de potência são usados ​​em circuitos com altas correntes , exigindo que o componente converta com segurança uma grande quantidade de energia elétrica em calor. Usos comuns incluem:
Resistores de carga (cargas fictícias para teste).
Limitadores de corrente em fontes de alimentação ou circuitos de carga/descarga para capacitores de grande porte.
Circuitos snubber em controles de motores ou inversores.

Valor Unitário
Imagem Meramente Ilustrativa
