Resistor 120R 10W 5% Axial Verde

Resistor 120R 10W 5% Axial Verde

Especificações técnicas
Resistência: 120 Omega(120 Ohms)
Potência nominal: 10W (10 watts). Este é um resistor de alta potência, normalmente usado em fontes de alimentação ou controladores de motores onde a dissipação de calor é necessária.
Tolerância: 5% (Tolerância padrão da classe J).
Tipo de encapsulamento: Axial . Isso significa que possui fios condutores saindo de ambas as extremidades, projetados para montagem "through-hole" em uma placa de circuito impresso ou para fiação ponto a ponto.
Cor (Verde): Geralmente indica um resistor de fio com revestimento de silicone ou esmalte vítreo. A cor verde é comum em revestimentos à prova de chamas ou resistentes a altas temperaturas.

Principais considerações para uso
Se você estiver substituindo este componente em uma placa de circuito impresso, lembre-se destes três pontos:
Gerenciamento de calor: Como este componente tem 10 W, ele foi projetado para aquecer. Ao instalá-lo, deixe um pequeno espaço (2-3 mm) entre o corpo do resistor e a placa de circuito impresso para permitir a circulação de ar e evitar que a placa queime.
Dimensões: Os resistores axiais de 10 W são bastante grandes (geralmente com cerca de 30 mm a 50 mm de comprimento). Certifique-se de que o espaçamento entre eles seja compatível com o componente original.
Indutância: Como a maioria dos resistores axiais "verdes" desse nível de potência são de fio enrolado , eles possuem uma pequena quantidade de "indutância parasita". Isso é perfeitamente aceitável para fontes de alimentação ou circuitos CC, mas eles não devem ser usados ​​em aplicações de RF de alta frequência.

Valor Unitário

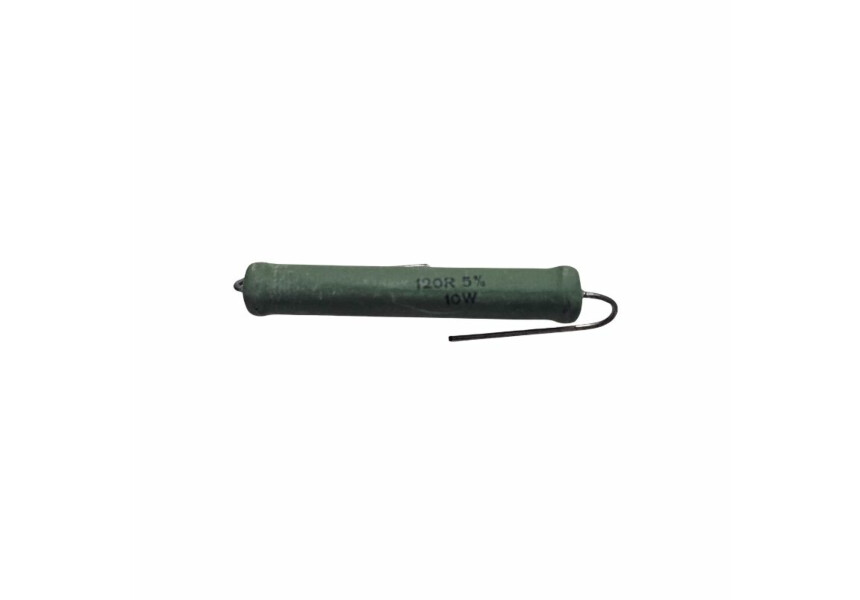

Imagem Meramente Ilustrativa
Para mais informações, entre em contato
