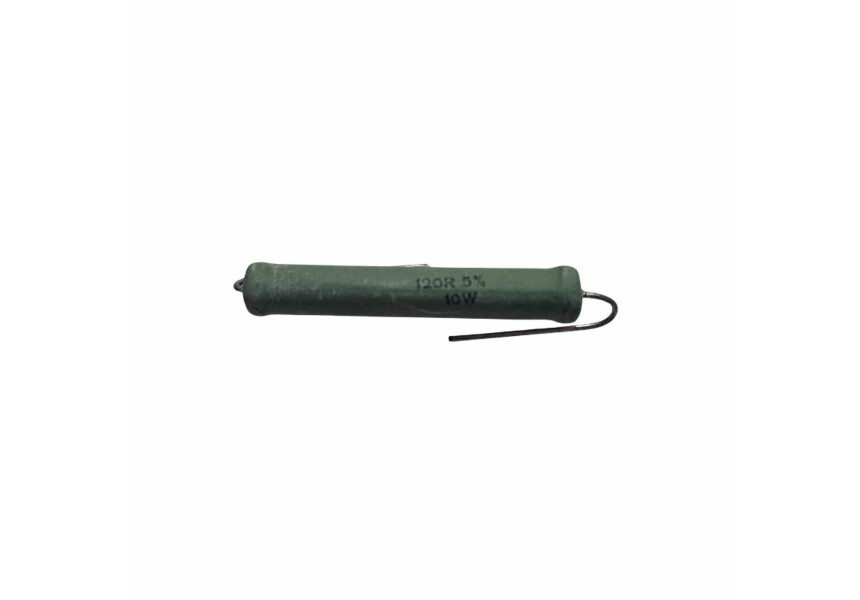

Resistor 120R 10W 5% Axial Verde Twt

Resistor 120R 10W 5% Axial Verde Twt

Especificações Técnicas
120R (Resistência): 120 Ohms. O "R" é usado para indicar a posição da vírgula decimal em valores baixos.
10W (Potência): Esta é a carga máxima que ele suporta. Fisicamente, ele é grande (geralmente entre 35mm e 50mm de comprimento) para conseguir dissipar esse calor no ar.
5% (Tolerância)
Axial: Os terminais saem um de cada lado, atravessando o eixo central do corpo cilíndrico.
Verde (Revestimento): A cor verde indica um acabamento em esmalte vitrificado ou resina de silicone de alta temperatura. Esse material protege o fio interno (geralmente níquel-cromo) contra oxidação e umidade.
TWT: Geralmente refere-se à série comercial do fabricante (como a Tyco / TE Connectivity), indicando uma construção robusta para aplicações industriais.

Limites de Operação
Para evitar que ele queime, é bom saber os limites teóricos
Corrente Máxima: Aproximadamente 288 mA.
Tensão Máxima: Aproximadamente 34,6 V (sobre o resistor).
Dica de Segurança: Embora ele suporte 10W, em plena carga ele ficará quente o suficiente para causar queimaduras severas ou derreter plásticos próximos. No design de circuitos, a boa prática sugere usar apenas 50% a 60% da potência nominal para garantir vida longa ao componente.

Recomendações de Montagem
Espaçamento: Nunca monte este resistor encostado na placa (PCB). Deixe um espaço de pelo menos 5mm a 10mm para o ar circular por baixo dele.
Componentes Vizinhos: Mantenha capacitores eletrolíticos longe dele; o calor do resistor pode secar o eletrólito do capacitor rapidamente, causando falhas no aparelho.
Manutenção: Se este resistor estiver "aberto" (sem continuidade), verifique os semicondutores ao redor. Resistores de 10W raramente queimam sozinhos; geralmente, um transistor ou diodo em curto forçou uma corrente excessiva por ele.

Valor Unitário
Imagem Meramente Ilustrativa
