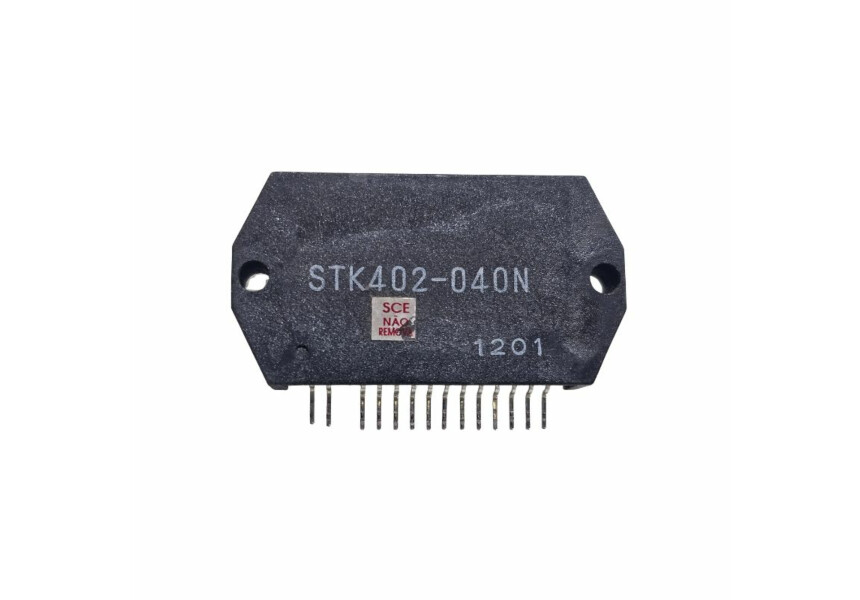

Circuito Integrado STK402-040N
O STK402-040N é um circuito integrado híbrido de potência fabricado pela Sanyo. Ele faz parte da famosa série STK (conhecida no Brasil como "saída de som"), projetada para amplificadores de áudio de alta fidelidade (Hi-Fi).
Este modelo específico é um amplificador de 2 canais (estéreo) que opera em Classe AB, oferecendo uma solução compacta para sistemas de som domésticos (mini-systems).
Especificações Técnicas Principais
O STK402-040N é um componente robusto, mas sensível a curtos-circuitos nas saídas de alto-falantes.
| Parâmetro | Detalhes / Valor |
| Potência de Saída | Aproximadamente 25W + 25W |
| Tensão de Alimentação | Recomendada: 2$ |
| Tensão Máxima de Alimentação | 30$ |
| Distorção Harmônica Total (THD) | 0.4% |
| Frequência de Operação | 20Hz a 20kHz |
| Encapsulamento | SIP de 15 pinos (Módulo Híbrido) |
Pinagem e Conexão
Os módulos STK têm uma pinagem específica onde os pinos centrais geralmente lidam com a alimentação de alta tensão, enquanto as extremidades cuidam das entradas de sinal e feedback.
Funções dos Pinos (Resumo):
Pinos 1 e 15: Entradas de sinal (Esquerdo/Direito).
Pinos 4 e 12: Terminais de alimentação negativa
Pinos 7 e 9: Terminais de alimentação positiva
Pinos 10 e 11: Saídas para os alto-falantes (L-Out / R-Out).
Considerações Importantes para Reparo
Se você está diagnosticando um aparelho de som que usa este CI, aqui estão os pontos críticos:
Tensão DC na Saída: Se houver tensão contínua (DC) nos terminais de saída (onde ligam as caixas), o CI está em curto interno e deve ser substituído. Isso costuma acionar o modo "PROTECT" do aparelho.
O Problema das Falsificações: Como a Sanyo parou de fabricar esses módulos há anos, o mercado está saturado de falsificações. Um STK "pirata" costuma queimar em poucos minutos ou apresentar som distorcido. Procure por peças de "estoque antigo" (NOS) ou retiradas de aparelhos originais.
Dissipação de Calor: Este CI gera muito calor. É obrigatório o uso de pasta térmica de boa qualidade e garantir que ele esteja perfeitamente parafusado ao dissipador de alumínio.
Capacitores de Filtro: Antes de trocar o CI, verifique os capacitores eletrolíticos da fonte de alimentação. Tensões desbalanceadas podem queimar o componente novo instantaneamente.
Valor Unitário
Imagem Meramente Ilustrativa
