Transistor 2N3504 Sgs
O Transistor 2N3504 fabricado pela SGS (Società Generale Semiconduttori, que mais tarde se fundiu e se tornou a SGS-Thomson , e finalmente a STMicroelectronics ) é um transistor bipolar de junção (BJT) com as seguintes características e especificações:
1. Classificação e Aplicação
Tipo: PNP (Transistor Bipolar de Junção, polaridade Positivo-Negativo-Positivo).
Tecnologia: Silício Planar Epitaxial.
Função Principal: Amplificador de Propósito Geral de Média Corrente e Chave (Switch) para aplicações digitais e analógicas.
Aplicações: É adequado para lidar com correntes de coletor de até cerca de 0.5 a 0.6 Ampère em aplicações de comutação e amplificação.
2. Encapsulamento
O 2N3504 é frequentemente encontrado nos invólucros metálicos herméticos, projetados para maior robustez e dissipação de calor, como:
TO-5 (também conhecido como TO-205)
TO-18 (também conhecido como TO-206A)
3. Especificações Elétricas Chave (Valores Típicos)
| Parâmetro | Símbolo | Valor Típico | Notas |
| Polaridade | - | PNP | |
| Tensão Coletor-Emissor | 45V | Tensão máxima que o transistor suporta. | |
| Tensão Coletor-Base | 45V | ||
| Corrente Máx. Coletor | 600 mA (0,6 A) | Corrente contínua máxima. | |
| Dissipação de Potência | 400 mW (0,4 W) | Dissipação em temperatura ambiente | |
| Ganho de Corrente (mín.) | 115 - 300 | Ganho de corrente DC na corrente de teste | |
| Frequência de Transição | 2,5 MHz a 200 MHz | Depende do ponto de polarização e da fonte, mas é usado em frequências mais baixas/médias. |
Valor Unitário

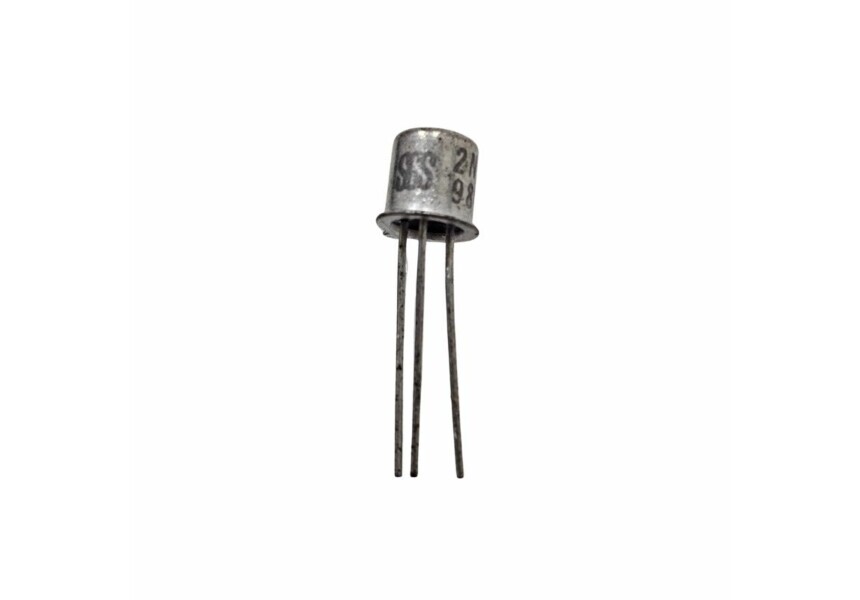

Imagem Meramente Ilustrativa
Para mais informações, entre em contato
