Transistor TIP53 Texas

Transistor TIP53 Texas

O TIP53 da Texas Instruments é um transistor de potência PNP de silício, projetado para aplicações que exigem robustez em comutação e amplificação. Ele faz parte de uma família clássica (TIP51/52/53/54) e é frequentemente utilizado em estágios de saída de áudio e reguladores de tensão.

Especificações Técnicas (Datasheet)
O modelo TIP53 é o terceiro da série, oferecendo uma boa capacidade de tensão:
Polaridade: PNP (faz par complementar com o TIP54)
Vceo (Tensão Máxima Coletor-Emissor): -80V
Ic (Corrente de Coletor Contínua): -3A
Icp (Corrente de Pico): -5A
Pd (Dissipação de Potência): 40W de temperatura de carcaça)
hFE (Ganho de Corrente): Geralmente entre 20 e 100.
Encapsulamento: TO-220

Pinagem (Pinout)
Olhando o componente de frente (parte plástica com as inscrições virada para você e terminais para baixo), a ordem é:
Base (B)
Coletor (C) (Também conectado à aba metálica de fixação)
Emissor (E)

Aplicações Comuns
Por ser um transistor PNP de média potência e tensão de 80V, ele é ideal para:
Estágios de Saída de Áudio: Trabalhando em conjunto com seu par NPN em amplificadores de classe AB.
Drivers de Cargas "High-Side": Onde se deseja chavear o polo positivo da alimentação para uma carga.
Reguladores de Tensão Passagem: Em fontes de alimentação lineares.
Controle de Motores e Solenoides: De médio porte.

Valor Unitário

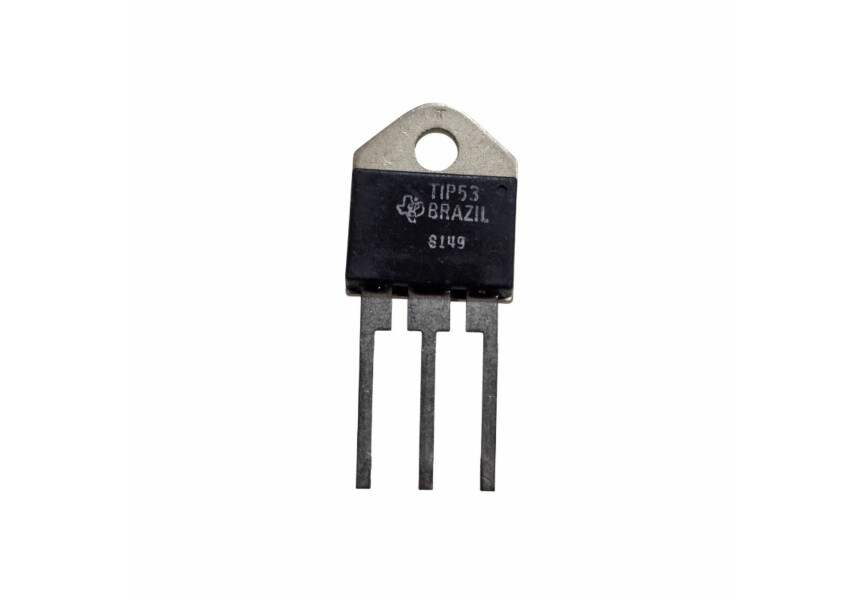

Imagem Meramente Ilustrativa
