Rele JQX-15F (T90) 12V 20A 6 Terminais = HP2150-12

Rele JQX-15F (T90) 12V 20A 6 Terminais = HP2150-12

O Relé JQX-15F (T90) 12V 20A, equivalente ao HP2150-12, é um relé eletromecânico de potência projetado para comutação de correntes elevadas em circuitos de controle e automação. Operando com bobina de 12V DC, este modelo oferece alta capacidade de corrente (até 20A) e confiabilidade em aplicações automotivas, industriais e eletrônicas gerais.
Seu design robusto, com 6 terminais (duplo polo e duplo tiro – DPDT), permite controlar múltiplas cargas ou realizar inversões de polaridade com segurança. É amplamente utilizado em sistemas de alarme, controle de motores, fontes de alimentação, climatizadores, iluminação e equipamentos automotivos.

Características principais:
Modelo: JQX-15F (T90)
Equivalente: HP2150-12
Tipo: Relé eletromecânico de potência
Configuração de contatos: DPDT (2 polos, 2 tiros) – 6 terminais
Tensão da bobina: 12V DC
Corrente nominal dos contatos: 20A
Tensão máxima dos contatos: 250V AC / 30V DC
Resistência de contato: ≤ 100 mΩ (inicial)
Tempo de operação: ≤ 15 ms
Tempo de liberação: ≤ 10 ms
Isolamento dielétrico: 1500 VAC (entre bobina e contatos)
Temperatura de operação: –40 °C a +85 °C
Montagem: Pino para placa (PCB) ou base plugável, conforme versão
Encapsulamento: Plástico preto selado, tipo T90 padrão industrial

Vantagens:
Alta capacidade de corrente (20A) em tamanho compacto
Excelente isolamento elétrico entre bobina e contatos
Longa vida útil mecânica e elétrica
Compatível com diversos modelos equivalentes (como HP2150-12)
Fácil substituição em circuitos existentes

Aplicações típicas:
Automação industrial e controle de processos
Sistemas automotivos (faróis, buzinas, motores elétricos)
Controle de cargas AC e DC
Fontes de alimentação e inversores
Equipamentos de refrigeração e climatização
Circuitos de comutação geral
Valor Unitário

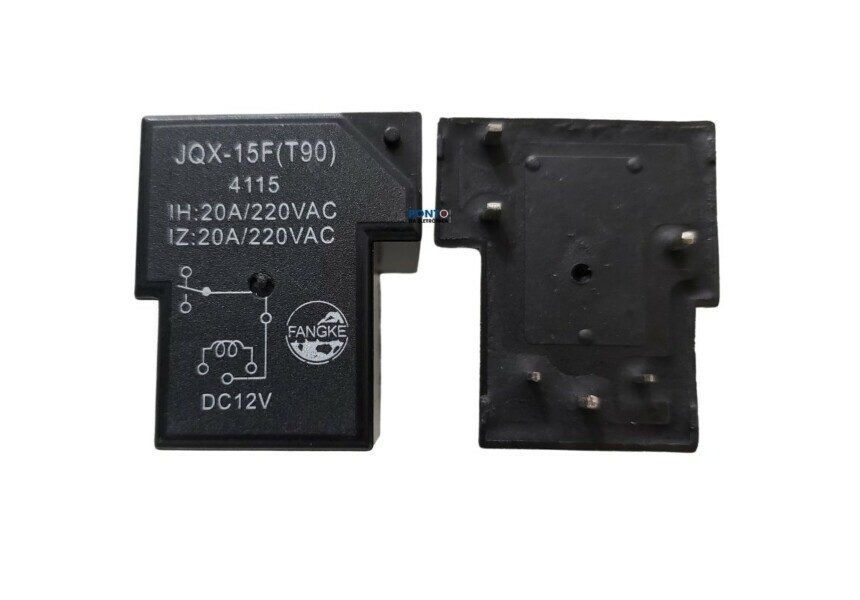

Imagem Ilustrativa
