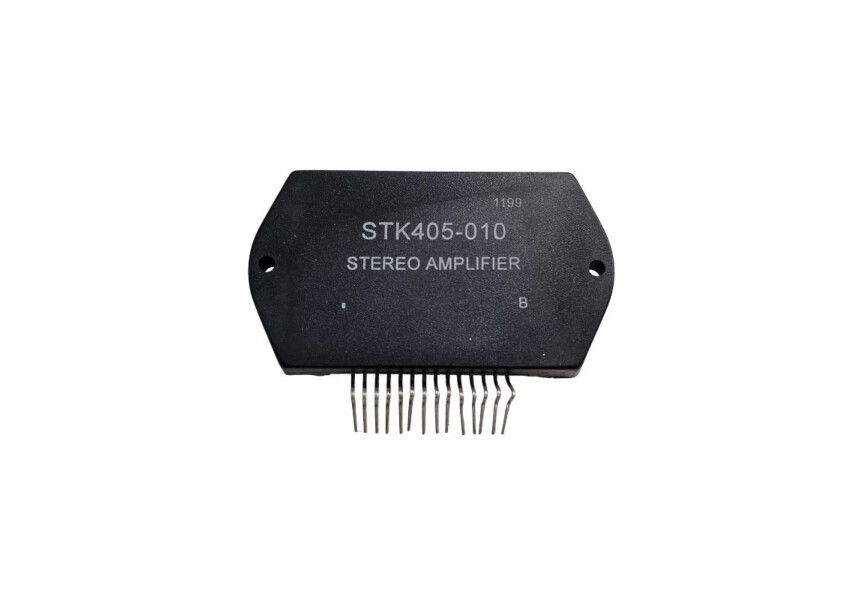

Circuito Integrado STK405-010
O STK405-010 é um circuito integrado (CI) híbrido de película espessa fabricado pela Sanyo. Trata-se de um amplificador de potência de áudio de 2 canais (estéreo) projetado para sistemas de áudio de alta fidelidade e conjuntos estéreo compactos.
Diferentemente dos chips modernos de Classe D, esses módulos "STK" (frequentemente chamados de "tijolos") usam uma estrutura interna de Classe AB, que proporciona um som muito limpo e quente, mas gera uma quantidade significativa de calor.
Especificações técnicas
| Recurso | Especificação |
| Potência de saída | 6W + 6W (normalmente a 6 Ω ou 8 Ω) |
| Tensão de alimentação | ±10V a ±14V (Alimentação de trilho duplo) |
| Resposta em frequência | 20Hz a 50kHz |
| Distorção Harmônica Total (THD) | ~0,4% na potência nominal |
| Tipo interno | Híbrido Classe AB |
| Pacote | SIP (Single In-line Package) com revestimento metálico |
Considerações críticas para reparos
Atenção: Produtos Falsificados . A Sanyo parou de produzir esses módulos há anos. A maioria dos módulos STK405-010 "novos" encontrados hoje em dia são clones de terceiros. Estes geralmente têm tolerâncias de tensão mais baixas e fiação interna mais fina; tenha cuidado para não os sobrecarregar.
A "morte" de um STK: Se o seu amplificador estiver enviando tensão CC para as caixas de som (o woofer se projeta totalmente para fora e permanece nessa posição), os transistores de saída internos estão em curto-circuito. Desligue-o imediatamente para salvar suas caixas de som.
Pasta térmica: A placa traseira metálica deve encaixar perfeitamente em um dissipador de calor grande. Sempre remova a pasta térmica antiga e ressecada e aplique uma camada fina e nova de pasta térmica de alta qualidade durante a instalação.
Componentes periféricos: Verifique os resistores que você mencionou anteriormente (como o de 0,68 Ω ou 5,6 kΩ). Em circuitos STK, pequenos "resistores de emissor" (geralmente com valores baixos de resistência, como 0,22 Ω a 0,47 Ω) frequentemente atuam como fusíveis e queimam quando o STK apresenta falha.
Funcionalidade de pinagem (típica)
A série STK405 geralmente segue um layout padrão da Sanyo:
Pinos de entrada: Recebem o sinal de áudio de baixo nível.
Pinos de saída: Conexão direta aos terminais do alto-falante (normalmente através de um relé de proteção ou capacitor).
Valor Unitário
Imagem Meramente Ilustrativa
