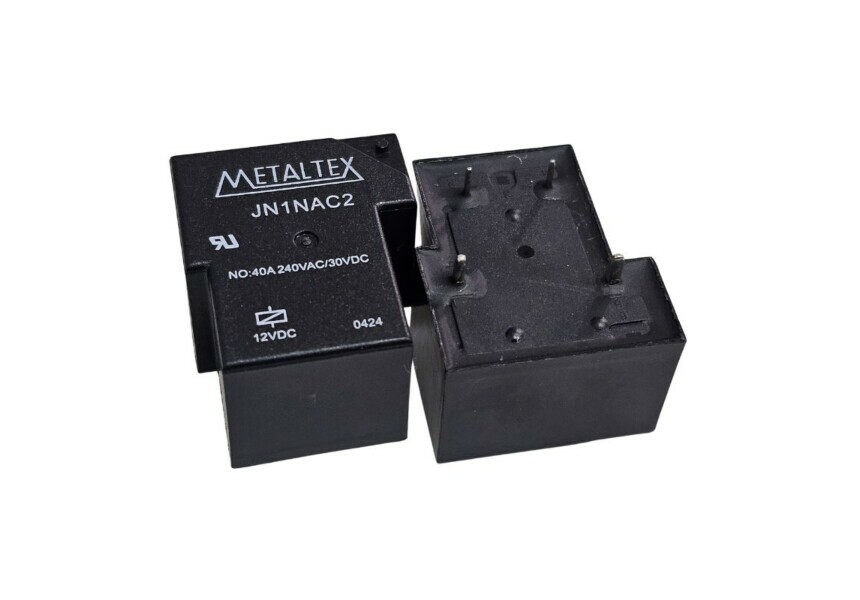

Relé J1NAC2-12V 40A 4 terminais Metaltex
Relé miniatura de potência selado com 1 contato reversível ou NA com capacidade de 30A.
Tensões disponíveis de bobina desde 12 até 48VCC e 110 e 220VCA. Dimensões 32,2 x 27 x 20,1mm. Terminais CI. https://www.metaltex.com.br/assets/produtos/pdf/j.pdf

O Metaltex J1NAC2-12V 30A é um relé de potência em miniatura.
Esse tipo de relé é comumente usado em vários circuitos eletrônicos e elétricos onde um sinal de controle de menor potência (da bobina) precisa comutar um circuito de maior potência (através de seus contatos).

Aqui está uma análise das informações:
J1NAC2: Esta é a designação de série ou modelo do relé.
12 V: Refere-se à tensão da bobina . Significa que a bobina do relé foi projetada para ser energizada por uma fonte de 12 V CC (VCC). Quando 12 VCC são aplicados à bobina, cria-se um campo eletromagnético que fecha (ou abre, dependendo da configuração dos contatos) os contatos do relé.
30A: Esta é a classificação dos contatos . Ela indica a corrente máxima que os contatos do relé podem comutar com segurança. Neste caso, ele pode suportar até 30 Amperes.
Metaltex: Esta é a fabricante do relé. A Metaltex é uma empresa brasileira conhecida por componentes eletrônicos.

Principais recursos e especificações (com base nas folhas de dados típicas do J1NAC2 da Metaltex):

Configuração de contato:
O "C2" em J1NAC2 normalmente indica 1 Formulário A (1NA) ou SPST-NO (Single Pole Single Throw - Normalmente aberto) .Isso significa que ele possui um conjunto de contatos que normalmente abrem e fecham quando a bobina é energizada. Algumas variantes podem oferecer um contato de comutação (1 Forma C ou SPDT), mas o "J1NAC2" geralmente aponta para a configuração NA para 30A.

Corrente máxima de comutação: 30A (conforme especificado)
Tensão máxima de comutação: normalmente 240 VCA ou 28 VCC, dependendo do tipo de carga.
Resistência da bobina: para uma bobina de 12 VCC, a resistência geralmente fica em torno de 155 Ohms.
Consumo de energia da bobina: aproximadamente 0,9W.
Rigidez dielétrica: Alto isolamento entre bobina e contatos (por exemplo, 2500 VCA por 1 minuto).
Resistência de isolamento: Alta, normalmente 1000MΩ mínimo a 500VDC.
Temperatura de operação: Geralmente -30°C a +80°C ou -30°C a +85°C (para versões de bobina CC).
Vida Mecânica: Alta, na casa dos milhões de operações.
Vida útil elétrica: também alta, normalmente na casa das dezenas de milhares a centenas de milhares de operações com carga nominal.
Montagem: Projetado para montagem em PCB (placa de circuito impresso) , o que significa que seus pinos devem ser soldados diretamente em uma placa de circuito.
Construção: Geralmente selada para proteger contra poeira e umidade.

Aplicações típicas:
Devido à sua alta classificação de corrente e tamanho compacto, o relé J1NAC2-12V 30A é adequado para uma variedade de aplicações, incluindo:
Automotivo: Comutação de cargas de alta corrente, como faróis, faróis de neblina, buzinas, bombas de combustível e ventiladores de resfriamento.
Eletrodomésticos: Controle de motores, elementos de aquecimento e circuitos de energia em máquinas de lavar, condicionadores de ar e fornos.
Controle industrial: comutação de energia para solenoides, pequenos motores e iluminação.
Fontes de alimentação: Usadas em circuitos de alimentação para comutação de diferentes trilhos de tensão ou para proteção.
Sistemas HVAC: Controle de compressores e ventiladores.

Em resumo, o Metaltex J1NAC2-12V 30A é um relé de potência confiável e amplamente utilizado que permite que um sinal de baixa tensão de 12 VCC controle um circuito com até 30 Amperes.

Para mais informações, entre em contato.
