Diplexador

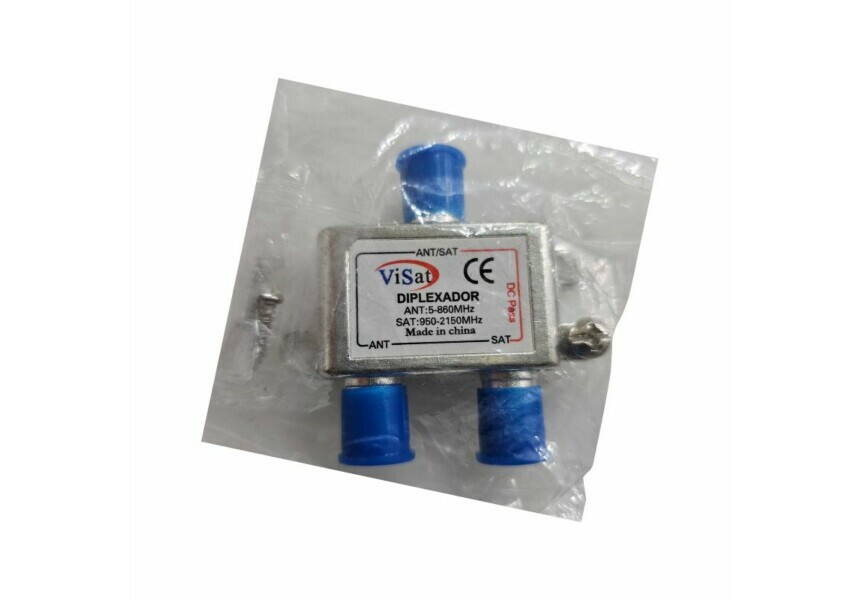

Diplexador Ant:5-860Mhz Sat:950-2150Mhz Visat

É um Diplexador (ou Diplexer), um componente eletrônico essencial para sistemas que utilizam antenas de TV Terrestre (VHF/UHF/Digital) e TV por Satélite (DTH/Parabólica) simultaneamente.
A principal função do diplexador é combinar e separar sinais de diferentes faixas de frequência, permitindo que eles trafeguem pelo mesmo cabo coaxial.

Funções e Características
1. Separação de Frequências
O diplexador é um filtro de frequência com três portas:
ANT (Antena Terrestre): Para as frequências mais baixas.
Faixa de Frequência: 5-860 MHz. Esta faixa inclui os sinais de rádio (FM), VHF, UHF e TV Digital aberta.
SAT (Satélite): Para as frequências mais altas.
Faixa de Frequência: 950-2150 MHz. Esta faixa é usada para os sinais de satélite (Banda L do LNB).
COM/MIX (Combinada): Porta por onde os dois sinais misturados (diplexados) saem ou entram em um único cabo.

2. Aplicação em Sistemas
O diplexador é usado em pares:
Na Antena: Um diplexador combina o sinal da antena de TV (5-860 MHz) e o sinal do LNB do satélite (950-2150 MHz) em um único cabo que desce para a residência.
No Receptor: Outro diplexador é usado para separar os sinais na ponta final: um vai para a TV (ou conversor digital) e o outro vai para o receptor de satélite.

3. Vantagens
Redução de Cabos : Permite a passagem dos dois tipos de sinal por um único cabo coaxial , ideal para instalações onde o espaço no conduíte é limitado.
Passagem DC: A porta SAT geralmente permite a passagem de corrente contínua (DC Pass) para que o receptor de satélite possa alimentar o LNB na antena.

Valor Unitário
Imagem Meramente Ilustrativa
Para mais informações, entre em contato
