Relé GT-1A-12D Golden

Relé GT-1A-12D Golden

O Golden GT-1A-12D é um relé de potência muito comum , especialmente popular em eletrodomésticos e aplicações de controle industrial devido à sua alta capacidade de comutação de corrente.

Principais especificações e características:
GT-1A-12D se destacar:
Fabricante: Golden (um fabricante reconhecido de relés, frequentemente encontrado em locais de "fábricas mundiais", como Dongguan, China).
Tensão da bobina: 12VCC. Isso significa que você precisa de uma fonte de alimentação de 12VCC para energizar a bobina e acionar o relé.
Configuração de Contato: Normalmente SPST (Single Pole, Single Throw) Normalmente Aberto (NA) , embora algumas listagens possam mencionar um contato reversível (SPDT - Single Pole Double Throw).
No entanto, os usos mais comuns apontam para uma configuração SPST-NA de 4 pinos.
É frequentemente chamada de "1 Forma A".

Capacidade de comutação:
Corrente: 25A. Esta é uma classificação de corrente alta, permitindo controlar cargas significativas.
Voltagem: 250VCA. Isso indica que ele foi projetado para alternar a voltagem da rede elétrica (como em uma rede elétrica residencial comum).
Ele também pode suportar cargas CC, geralmente de até 30 VCC.
Classificação de potência (HP): geralmente classificada para cargas de motor, como 1HP a 120VCA ou 2HP a 240VCA, o que é essencial para aplicações em eletrodomésticos.
Potência da bobina: Cerca de 0,9W.
Material de contato: Geralmente liga de prata , que proporciona boa condutividade e durabilidade para comutação de alta corrente.
Resistência de isolamento: Alta, normalmente 1000 MΩ (Megaohms) mínimo a 500VCC.
Rigidez Dielétrica (Isolamento):
Entre contatos abertos: CA 1.000V por 1 minuto.
Entre bobina e contatos: CA 4.500 V por 1 minuto. Este alto isolamento é crucial para a segurança ao comutar a tensão da rede elétrica com um sinal de controle de baixa tensão.
Temperatura de operação: Ampla faixa, geralmente de -40°C a +85°C.Expectativa de vida:
Mecânica: 10.000.000 de operações (sem carga).
Elétrica: 100.000 operações (em carga nominal).
Recurso de proteção: geralmente selado ou totalmente encapsulado , o que ajuda a proteger contra elementos ambientais como poeira e umidade.
Número de pinos: normalmente 4 pinos para a configuração SPST-NO comum.
Dimensões: Cerca de 32 x 30 x 15 mm.
Certificações: Geralmente possui certificações como UL, TUV e CQC, indicando que atende a padrões específicos de segurança e qualidade.

Aplicações comuns:
Dado seu robusto manuseio de corrente e tensão, o GT-1A-12D é frequentemente encontrado em:
Unidades de Ar Condicionado: Uma de suas aplicações mais comuns, principalmente nas placas de controle de aparelhos de ar condicionado split, para acionar os motores do compressor ou do ventilador.
Aquecedores de água: Para controlar elementos de aquecimento.
Refrigeradores e Freezers: Para alternar motores de compressores.
Máquinas de lavar e secar: Para controle de motores e elementos de aquecimento.
Fornos de micro-ondas: Para controlar o magnetron ou outros componentes de alta potência.
Comutação de energia de uso geral: em vários sistemas de automação industrial e doméstica, onde cargas de alta corrente precisam ser controladas por um sinal de baixa tensão (por exemplo, de um microcontrolador ou temporizador).
Controle de motor: para alternar motores menores em vários aparelhos ou equipamentos industriais.
Valor Unitário

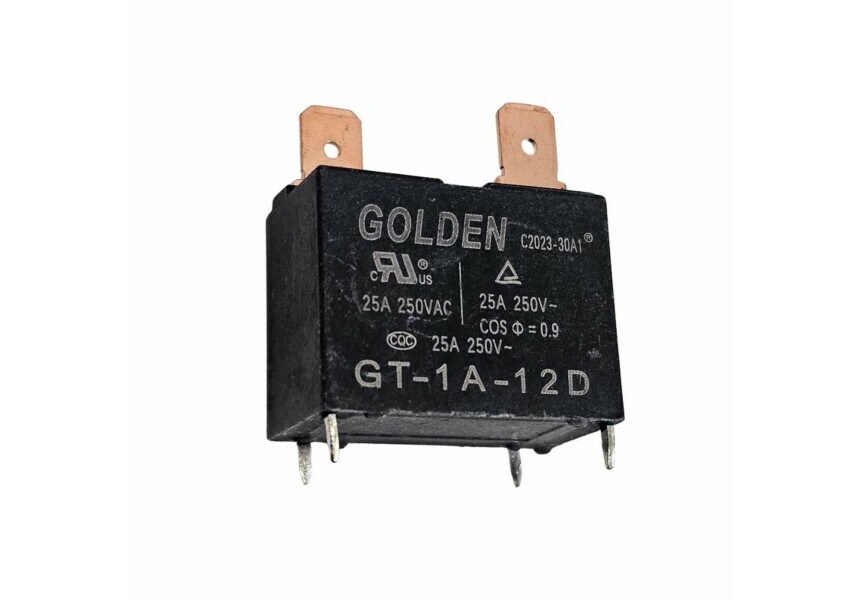

Imagem Meramente Ilustrativa
