Regulador de Tensão LM7915CT National

Regulador de Tensão LM7915CT National

O LM7915CT da National Semiconductor (que agora faz parte da Texas Instruments) é um regulador de tensão linear negativo projetado para fornecer uma tensão de saída fixa de -15V. Ele é um componente muito comum em projetos eletrônicos que precisam de uma fonte de alimentação negativa estável.

Principais Características
Tensão de Saída Fixa: -15V. Isso significa que ele vai regular a tensão de entrada para uma saída de -15V, desde que a tensão de entrada seja adequada
Corrente de Saída: Capaz de fornecer até 1,5A de corrente. Isso o torna adequado para alimentar uma variedade de circuitos e dispositivos.
Proteções Integradas: Ele possui proteções internas contra sobrecarga, curto-circuito e superaquecimento (desligamento térmico). Isso o torna um componente robusto e confiável para diversas aplicações.
Encapsulamento: Vem no pacote TO-220, que é um encapsulamento padrão e robusto, projetado para ser montado em dissipadores de calor para lidar com a dissipação de potência.
Simplicidade de Uso: Requer apenas um capacitor de compensação externo na saída para funcionar corretamente, o que simplifica bastante o projeto do circuito.

Aplicações Comuns
O LM7915CT é ideal para:
Fontes de alimentação duplas: Usado em conjunto com um regulador de tensão positivo (como o LM7815) para criar uma fonte de alimentação simétrica (+15V e -15V), muito comum em circuitos de áudio e amplificadores operacionais.
Circuitos que requerem tensão negativa: Alimentação de componentes que precisam de uma tensão de alimentação negativa, como alguns tipos de amplificadores operacionais, conversores e outros circuitos analógicos.
Projetos de prototipagem: Sua simplicidade e confiabilidade o tornam uma escolha popular para hobbyistas e engenheiros em protótipos e projetos de bancada.
Valor Unitário

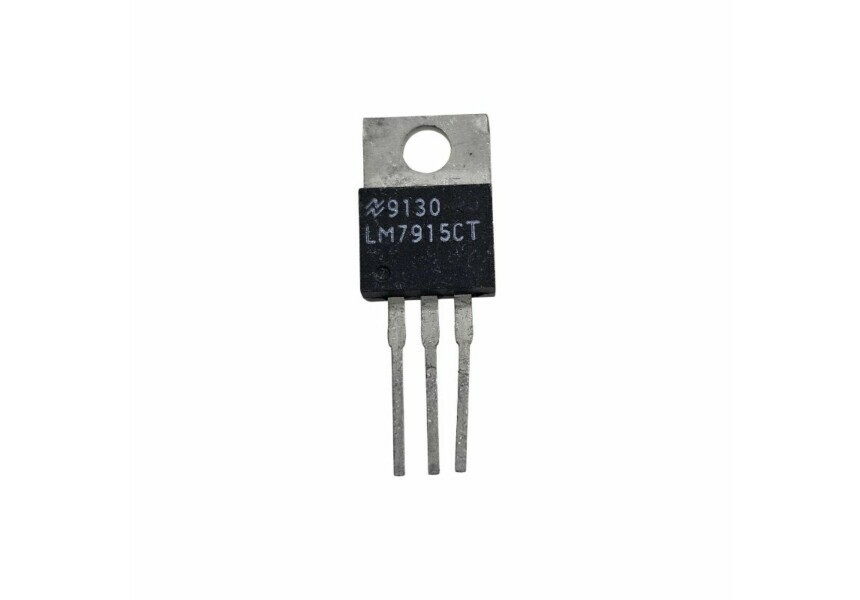

Imagem Meramente Ilustrativa

Para mais informações, entre em contato
