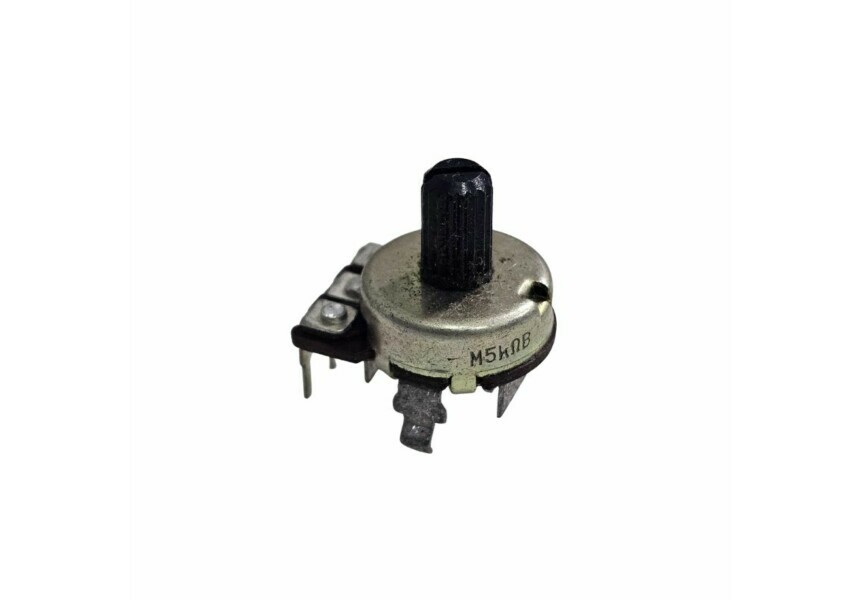

Potenciômetro M5K Rotativo

Potenciômetro M5K Rotativo

Características Principais
Potenciômetro: Este é um resistor de três terminais, onde a resistência entre o terminal central (cursor) e os terminais externos pode ser alterada girando o eixo. A principal função é controlar a tensão ou a resistência em um circuito.
M5K (5 Megaohms): A notação "M5K" é a parte mais importante. O "M" antes do valor geralmente indica "Megaohms", enquanto o "K" seria para "Kiloohms". Em muitos contextos, a combinação "MK" é usada informalmente para denotar "Megaohms". Portanto, o valor de resistência nominal total do componente é de 5.000.000 ohms. Potenciômetros com valores de resistência tão altos são menos comuns que os de 10K ou 100K, por exemplo.
Rotativo: Indica que o ajuste da resistência é feito girando um eixo, em oposição a um potenciômetro deslizante.
Curva de Variação: Embora a curva não seja especificada (se é linear ou logarítmica), potenciômetros de alta resistência como este são, na maioria das vezes, lineares. A curva logarítmica é quase sempre utilizada para controle de volume em áudio, onde valores de resistência mais baixos (como 10K, 50K ou 100K) são mais comuns.

Aplicações Comuns
Potenciômetros com valores de resistência muito altos como 5MΩ são utilizados em circuitos onde a corrente é extremamente baixa ou onde um controle muito fino é necessário em uma ampla faixa de resistência.Circuitos de Temporização: Em circuitos RC (resistor-capacitor), um potenciômetro de 5MΩ pode ser usado para obter tempos de atraso longos, sem a necessidade de capacitores com valores muito grandes e caros.
Controle de Ganho ou Sensibilidade: Pode ser usado em circuitos de pré-amplificadores ou em estágios de entrada de áudio de alta impedância, como em captadores de guitarras elétricas, para ajustar a sensibilidade.
Divisores de Tensão de Alta Impedância: Em circuitos de medição ou em projetos que requerem um divisor de tensão ajustável onde o consumo de corrente deve ser minimizado.

Valor Unitário
Imagem Meramente Ilustrativa
Para mais informações, entre em contato
