Potenciômetro 5K L15 Linear Com Chave Alps

Potenciômetro 5K L15 Linear Com Chave Alps

Um potenciômetro 5K L15 Linear com Chave Alps é um componente eletrônico de controle que combina um resistor variável com um interruptor integrado, fabricado pela renomada empresa Alps Electric. As especificações fornecem detalhes importantes sobre suas características e aplicações.

O que significa cada termo?
Potenciômetro: É um tipo de resistor variável com três terminais. Ao girar um eixo ou deslizar um controle, a resistência entre o terminal central (cursor) e os terminais externos é alterada. Ele pode ser usado para ajustar tensão (como um divisor de tensão) ou corrente (como um reostato).
5K: Refere-se à resistência nominal do potenciômetro, que é de $5.000\Omega$ (ou 5 kOhms). Este é o valor máximo da resistência total entre os dois terminais externos.
L15: Este código geralmente se refere à curva de variação (lei de variação) e, possivelmente, ao tipo ou comprimento do eixo.
Linear: A parte "Linear" confirma que a curva de variação é linear. Isso significa que a resistência varia de forma diretamente proporcional ao movimento angular do eixo. Se o eixo for girado até a metade de seu curso total, a resistência será aproximadamente metade do valor nominal ($2.500\Omega$). Potenciômetros lineares são ideais para ajustes onde a resposta precisa ser constante e previsível, como controles de brilho, balanço (em áudio, mas não volume), e calibração.
L15: Embora "L" geralmente indique linear, o "15" pode se referir ao comprimento do eixo (15mm, por exemplo) ou a uma série específica do fabricante Alps. Para confirmar, seria necessário consultar o datasheet da Alps.
Com Chave: Indica que o potenciômetro possui um interruptor integrado. Geralmente, esse interruptor é ativado ou desativado quando o eixo é girado para uma de suas posições extremas (comumente o fim de curso anti-horário, com um "clique"). Isso permite ligar/desligar um circuito e ajustar um parâmetro com um único componente.
Alps: É o fabricante. A Alps Electric é uma empresa japonesa muito conhecida e respeitada na indústria de componentes eletrônicos, famosa pela qualidade e durabilidade de seus potenciômetros. A reputação da marca sugere um componente de alta qualidade.

Aplicações Comuns
Devido à sua combinação de um potenciômetro linear de $5K\Omega$ e uma chave, este componente é adequado para diversas aplicações, tais como:
Controles de Nível ou Balanço de Áudio: Embora não seja ideal para controle de volume (que geralmente requer potenciômetros logarítmicos), ele pode ser usado para ajustar o balanço entre canais ou o nível de um efeito de forma linear.
Ajuste de Brilho em Iluminação: Para controlar a intensidade da luz de LEDs ou outras fontes de forma suave e constante, com a chave para ligar/desligar a iluminação.
Controle de Velocidade de Motores de Baixa Potência: Em circuitos de controle onde a velocidade precisa ser ajustada linearmente, com a capacidade de ligar/desligar o motor.
Ajuste de Parâmetros em Equipamentos Eletrônicos: Onde se necessita de um controle preciso e liga/desliga integrado, como em fontes de alimentação variáveis, osciloscópios ou outros instrumentos.
Valor Unitário

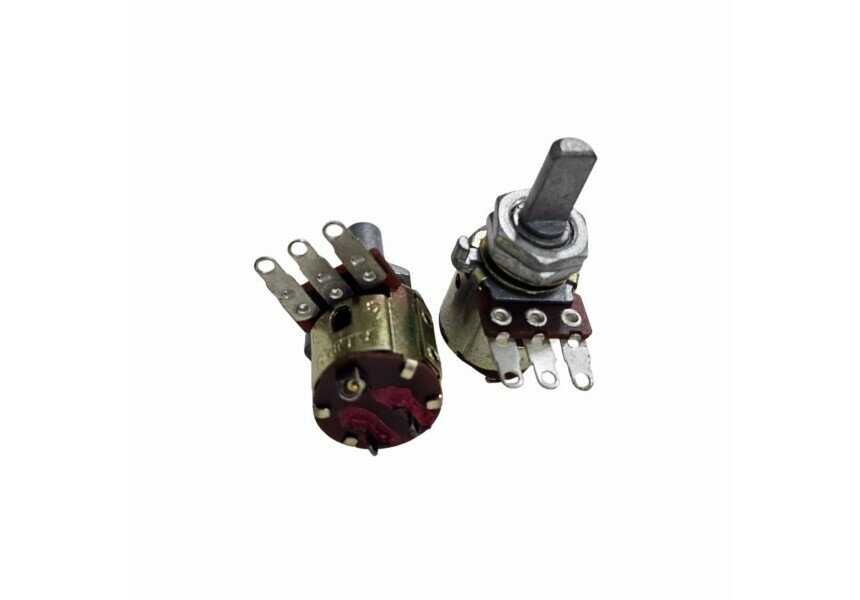

Imagem Meramente Ilustrativa
