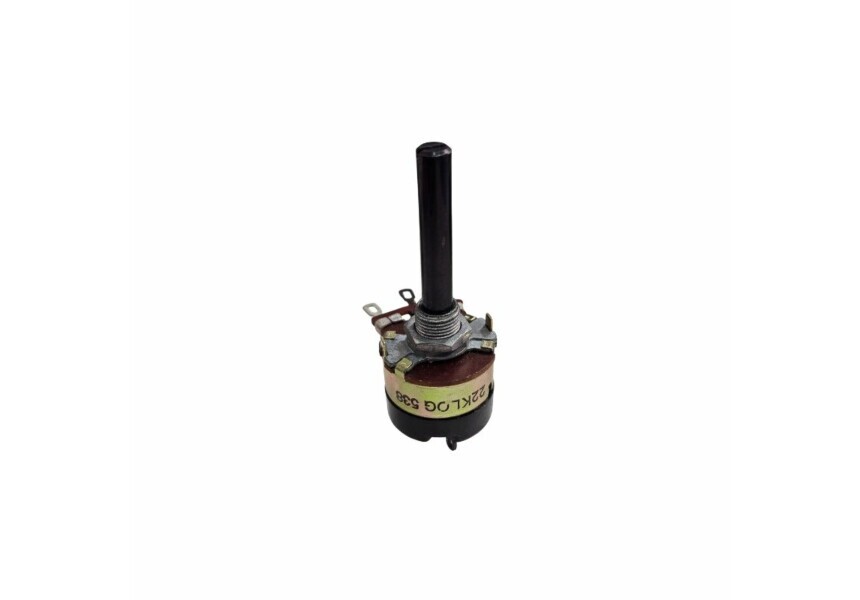

Potenciômetro 22K Log Rotativo Com Chave Linear 23MM

Potenciômetro 22K Log Rotativo Com Chave Linear 32MM

Potenciômetro 22K Log Rotativo Com Chave Linear 32MM", é um componente eletrônico bastante específico e versátil. Vamos entender as características de cada parte da descrição.

Características do Potenciômetro
Potenciômetro: Um resistor variável de três terminais. A resistência muda conforme o eixo é girado.
22K ($22\text{k}\Omega$): Esta é a resistência nominal máxima do componente. Ou seja, a resistência entre os terminais externos é de 22.000 ohms. Essa é a resistência total que o potenciômetro pode oferecer.
Log (Logarítmico): Este termo se refere à curva de variação da resistência. Em um potenciômetro logarítmico, a resistência não aumenta de forma proporcional ao ângulo de rotação. Em vez disso, ela aumenta em uma curva logarítmica. Isso é ideal para controles de volume em áudio, pois o ouvido humano percebe o volume de forma logarítmica. Usar um potenciômetro linear para volume faria com que o som ficasse muito alto rapidamente, sem oferecer um bom controle fino na faixa de volume médio.
Rotativo: O ajuste do potenciômetro é feito girando um eixo.
Com Chave: Esta é uma característica extra e muito útil. O potenciômetro possui uma chave liga/desliga embutida, que é ativada no extremo da rotação do eixo (geralmente no início do curso). Você pode usar essa chave para ligar ou desligar o circuito onde o potenciômetro está instalado, como um rádio antigo ou um amplificador.
Linear: Esse termo, na descrição "Com Chave Linear", se refere ao tipo de chave, não à curva do potenciômetro. Significa que a chave tem um comportamento simples de liga/desliga (dois estados).
32mm: Esta medida geralmente se refere ao diâmetro do corpo do potenciômetro, a parte onde o mecanismo interno fica. É um dado importante para o encaixe em painéis de equipamentos eletrônicos.

Aplicações Comuns
Este tipo de potenciômetro é quase sempre encontrado em equipamentos de áudio.
Controle de Volume de Amplificadores e Caixas de Som: A curva logarítmica garante um controle de volume suave e intuitivo.
Rádios e Sistemas de Som Antigos: A chave integrada permite ligar e desligar o aparelho no mesmo eixo em que o volume é controlado, uma característica comum em designs mais antigos.
Controles de Tom e Ganho: Em alguns circuitos, ele pode ser usado para ajustar o timbre ou o ganho de forma mais controlada.

Valor Unitário
Imagem Meramente Ilustrativa
Para mais informações, entre em contato
