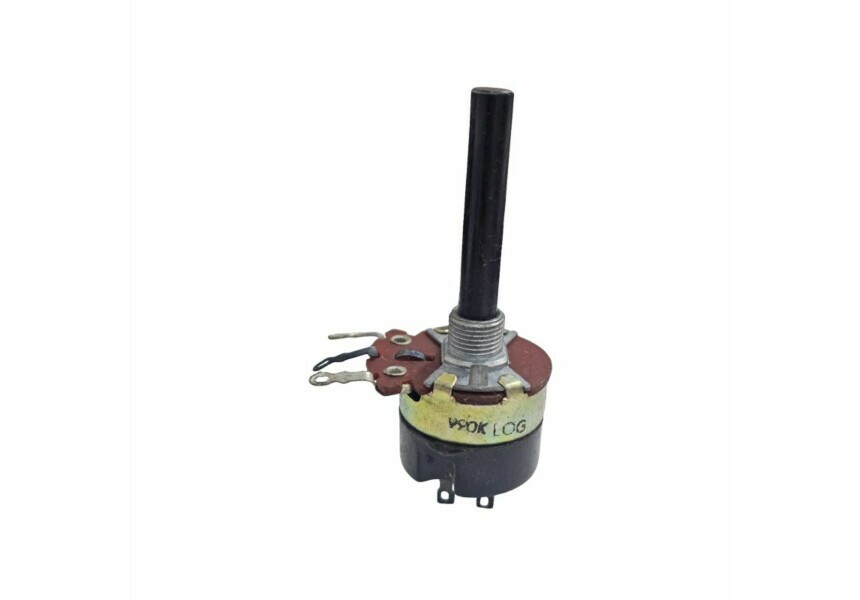

Potenciômetro 220K Com Chave 4 Terminais 1AX32 250V

Potenciômetro 220K Com Chave 4 Terminais 1AX32 250V

Potenciômetro 220K com Chave

Detalhes e Funcionalidades
220K: Este é o valor da resistência total do potenciômetro, que é de 220 Kilo-Ohms (220.000 Ohms). O 'K' representa "Kilo" (mil), e indica que o valor da resistência varia de 0 Ohm até 220.000 Ohms à medida que o eixo é girado.
Com Chave: Isso significa que o potenciômetro tem uma chave liga/desliga acoplada ao seu eixo. Geralmente, essa chave é ativada (ligada ou desligada) quando o eixo é girado até uma posição extrema (comumente a posição totalmente anti-horária), resultando em um "clique" audível.
4 Terminais: Esta informação é crucial e esclarece a funcionalidade do componente:
3 Terminais do Potenciômetro: Um potenciômetro sempre terá 3 terminais (dois extremos para a resistência total e um central, o cursor, que se move ao longo da resistência).
1 Terminal Adicional (ou par de terminais) para a Chave: O quarto terminal (ou um par de terminais se a chave for normalmente aberta/fechada) é exclusivo da chave integrada. Isso permite que você use o potenciômetro para controlar, por exemplo, o volume, enquanto a chave liga e desliga a energia do circuito ou uma função separada.
1AX32: Esta é a classificação da chave integrada:
1A: Indica que a chave pode suportar uma corrente máxima de 1 Ampere.
X32: Provavelmente um código de série, tipo de atuação ou formato específico do fabricante para essa chave em particular. Não é um padrão universal.
250V: É a tensão máxima que a chave pode comutar de forma segura. Ou seja, ela é projetada para operar em circuitos com tensões de até 250 Volts (seja AC ou DC, dependendo do tipo de chave).

Aplicações Comuns
Um potenciômetro com chave é extremamente útil para:
Controle de Volume em Equipamentos de Áudio: Girar o botão aumenta/diminui o volume, e girar totalmente para o mínimo (ou máximo) liga/desliga o aparelho.
Controle de Velocidade em Ventiladores/Motores: Ajusta a velocidade e desliga o aparelho com um único botão.
Controle de Brilho em Iluminação: Permite ajustar a intensidade da luz e desligá-la completamente.
Equipamentos Eletrônicos em Geral: Onde se deseja combinar uma função de ajuste analógico com uma função de ligar/desligar em um único componente, economizando espaço e simplificando o design da interface.

Pontos Importantes para Considerar
Curva de Resistência: Potenciômetros podem ter uma curva de resistência linear (tipo B), onde a resistência varia proporcionalmente ao giro, ou logarítmica (tipo A), onde a variação é mais acentuada no início, ideal para controle de volume devido à sensibilidade do ouvido humano. A descrição não especifica a curva, então é importante verificar isso dependendo da sua aplicação.
Capacidade da Chave: Certifique-se de que a capacidade de 1 Ampere e 250 Volts da chave é suficiente para a carga que ela irá comutar. Ultrapassar esses limites pode danificar a chave e o circuito.
Fabricante: Embora a marca "Constanta" não esteja explicitamente mencionada desta vez, potenciômetros com chaves integradas são componentes padrão no mercado. Escolha um fornecedor confiável para garantir a qualidade e durabilidade.
Este potenciômetro oferece uma solução compacta e eficiente para controlar tanto um valor analógico quanto uma função de liga/desliga em seus projetos eletrônicos.

Valor Unitário
Imagem Meramente Ilustrativa
Para mais informações, entre em contato
