Potenciômetro 1K Rotativo Linear 23MM

Potenciômetro 1K Rotativo Linear 23MM

O Potenciômetro Rotativo Linear 1K 23MM é um componente eletrônico usado para variar a resistência em um circuito de forma manual. Ele é um resistor variável com três terminais, onde a resistência entre o terminal central (cursor) e os terminais externos pode ser ajustada girando-se um eixo.

Características Principais
Resistência: 1K (1 Kilohm, ou 1.000 ohms). Este é o valor máximo de resistência do potenciômetro. A resistência pode ser ajustada de 0 ohms até 1.000 ohms.
Tipo de Variação: Linear (L). Isso significa que a variação da resistência é diretamente proporcional ao ângulo de rotação do eixo. Se você girar o eixo até a metade do curso, a resistência será de aproximadamente 500 ohms. Esse tipo é ideal para aplicações onde a relação entre a posição do potenciômetro e o efeito no circuito precisa ser constante, como em controles de brilho ou temporização.
Tamanho: 23MM. Esta dimensão geralmente se refere ao diâmetro do corpo do potenciômetro. O tamanho é um fator importante para o encaixe em gabinetes e painéis de controle.
Tipo de Conexão: Rotativo. O ajuste da resistência é feito girando-se o eixo, diferentemente dos potenciômetros deslizantes.

Como Usar um Potenciômetro
Um potenciômetro tem três terminais:
Terminal 1: Um dos terminais externos.
Terminal 2: O terminal central (cursor).
Terminal 3: O outro terminal externo.
Você pode usá-lo de duas formas principais:
Como Reostato (Resistor Variável): Conecte o cursor (terminal 2) a um dos terminais externos (1 ou 3). A resistência no circuito irá variar entre 0 ohms e 1K.
Como Divisor de Tensão: Conecte a fonte de tensão aos terminais externos (1 e 3) e pegue a tensão de saída no cursor (terminal 2) e um dos terminais externos. A tensão de saída será uma fração da tensão de entrada, ajustada pela posição do eixo. Essa é a aplicação mais comum.

Aplicações Comuns
Controle de volume em equipamentos de áudio.
Ajuste de brilho em displays e LEDs.
Ajuste de velocidade em motores de corrente contínua.
Ajuste de temporização em circuitos de temporização.
Ajuste de sensibilidade em sensores e circuitos.

Valor Unitário

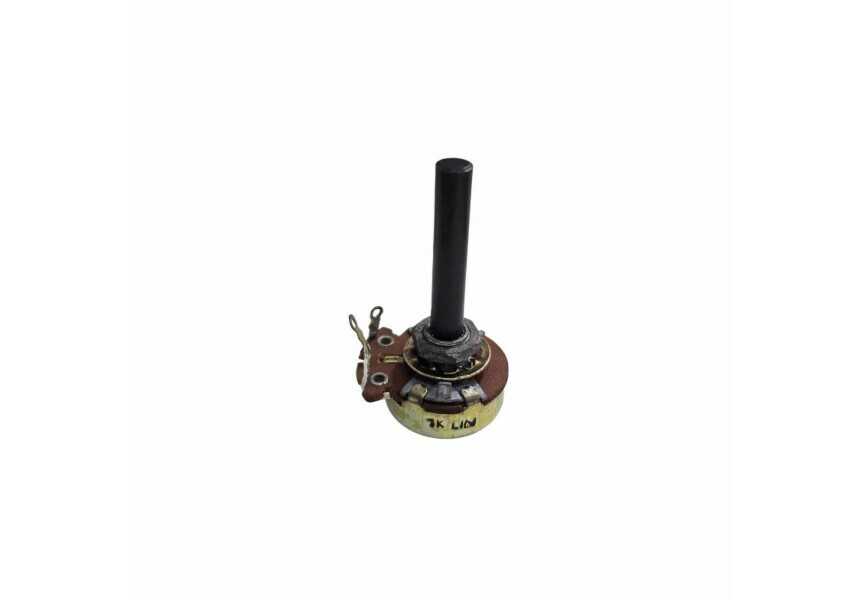

Imagem Ilustrativa
Para mais informações, entre em contato.
