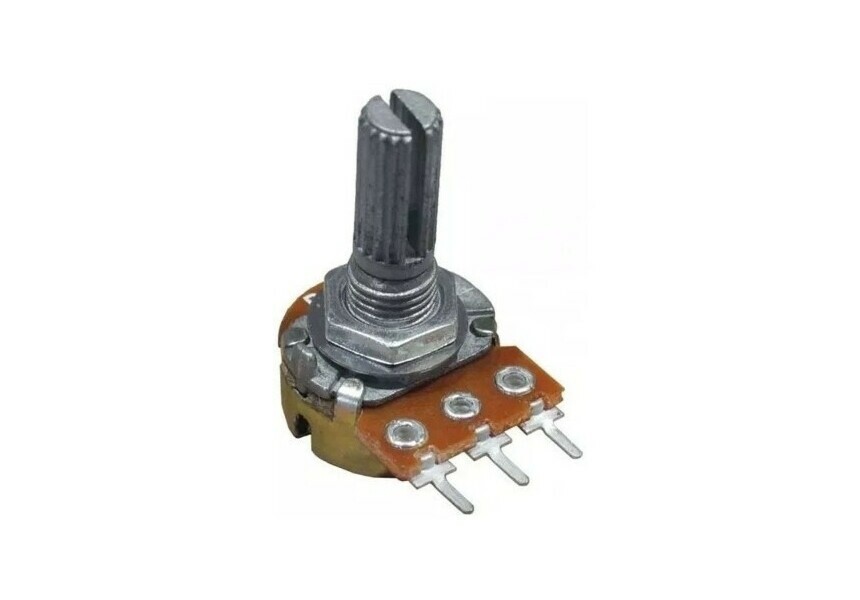

Potenciômetro 10K B WH148-1-L20 3 Terminais

Potenciômetro 10K B WH148-1-L20 3 Terminais
Você está perguntando sobre um potenciômetro , um componente eletrônico comum usado para variar a resistência e, consequentemente, a voltagem em um circuito.

Potenciômetro 10K B WH148-1-L20 3 Terminais:

O que é isso:
Potenciômetro: Este é o termo em português para "potenciômetro ". É um resistor de três terminais com um contato deslizante ou giratório que forma um divisor de tensão ajustável.
10K: Especifica a resistência total do potenciômetro, que é de 10.000 ohms (10 quilo-ohms). Esta é a resistência máxima entre seus dois terminais externos.
B: Refere-se à curva de conicidade ou resistência do potenciômetro. Uma conicidade "B" indica uma conicidade linear . Isso significa que a resistência muda proporcionalmente à rotação ou movimento físico do eixo. Por exemplo, se você girar o eixo até a metade, a resistência entre o limpador e uma das extremidades será metade da resistência total.
Observação: outros afunilamentos comuns incluem "A" (logarítmico/áudio) e "C" (logarítmico reverso).
WH148-1-L20: Este é um número de modelo ou designação de série .
WH148: Esta é uma série amplamente reconhecida de potenciômetros rotativos de volta única. Eles são frequentemente utilizados em aplicações eletrônicas de uso geral devido ao seu tamanho e disponibilidade comuns.
-1: Pode indicar uma única gangue (um potenciômetro por eixo).
-L20: Provavelmente especifica o comprimento do eixo , provavelmente 20 mm. Este é um detalhe importante para a montagem física e a seleção do botão.
3 Terminais: Isso significa que o potenciômetro tem 3 terminais (ou pinos) . Este é o padrão para um potenciômetro básico:
Dois terminais externos são conectados às extremidades da trilha resistiva.
O terminal do meio é conectado ao "limpador" (o contato móvel).

Como funciona um potenciômetro:
Ao conectar os dois terminais externos a uma fonte de tensão e obter a saída de um terminal externo e do limpador, o potenciômetro atua como um divisor de tensão variável .Ao girar o eixo,a resistência entre o limpador e os terminais externos muda,variando assim a tensão de saída.

Aplicações comuns:
Um potenciômetro cônico linear de 10K é extremamente versátil e encontrado em uma ampla gama de dispositivos e projetos eletrônicos:
Controle de volume (menos comum para linear):Embora o linear seja adequado para alguns controles de volume,logarítmico (afunilamento "A") é geralmente preferido para que o áudio corresponda à percepção auditiva humana.
Controle de brilho:Ajustar o brilho de LEDs ou displays.
Controle de velocidade:Para pequenos motores CC.
Ajuste do ponto de ajuste:Em circuitos de controle,para definir um limite ou tensão de referência.
Calibração:Ajuste fino de parâmetros em circuitos eletrônicos.
Emulação de sensor:Simulando uma entrada de sensor variável em protótipos.
Projetos eletrônicos faça você mesmo:Desde experimentos básicos de circuito até projetos mais complexos de robótica ou automação, onde você precisa variar uma entrada analógica.

Principais considerações para uso:
Classificação de potência:Embora não especificado em sua descrição,Os potenciômetros têm uma classificação de potência (por exemplo,g.,0.1W,0.25 W).Certifique-se de que a potência dissipada pelo potenciômetro (V^2/R ou I^2*R) não exceda sua classificação para evitar danos.Para um pote de 10K,a menos que você esteja aplicando uma voltagem muito alta ou extraindo uma corrente significativa do limpador,geralmente é bom para aplicações típicas de nível de sinal.
Tipo de eixo:Os potenciômetros WH148 normalmente têm um eixo serrilhado (estriado),projetado para maçanetas plásticas de encaixe.
Montagem: Eles geralmente são montados através de um orifício em um painel ou gabinete,preso por uma porca e arruela.

Este "Potenciômetro 10K B WH148-1-L20" é um componente fundamental para adicionar controle variável aos seus circuitos eletrônicos.

Para mais informações, entre em contato.
