Potenciômetro 100K B Rotativo

Um potenciômetro 100K B rotativo é um componente eletrônico usado para variar a resistência elétrica em um circuito. Ele é comumente utilizado para controlar a intensidade de corrente, a tensão ou o volume em dispositivos eletrônicos.
Vamos detalhar as partes do nome:
Potenciômetro: É um resistor ajustável de três terminais. A resistência entre os dois terminais fixos é constante, enquanto a resistência entre um terminal fixo e o terminal central (cursor) pode ser variada ao girar o eixo.
100K: O valor "100K" indica a resistência total do potenciômetro, que é de 100 kilo-ohms ( $100.000$ ohms). Esta é a resistência máxima que o componente pode oferecer.
B: A letra "B" se refere à curva de variação. Neste caso, a letra "B" indica uma curva de variação linear. Isso significa que a resistência varia de forma proporcional ao ângulo de rotação do eixo. Ou seja, se você girar o potenciômetro 50% de seu curso, a resistência será aproximadamente 50% de seu valor total.
Rotativo: Indica o tipo de mecanismo de ajuste. O ajuste da resistência é feito girando um eixo, o que o diferencia de potenciômetros deslizantes ou trimmers.

Aplicações Comuns
Devido à sua curva de variação linear, os potenciômetros 100K B são amplamente utilizados em aplicações onde a relação entre a posição do potenciômetro e o efeito desejado precisa ser direta e linear. Alguns exemplos incluem:
Controle de brilho: Em circuitos de iluminação com LEDs.
Ajuste de tensão ou corrente: Em fontes de alimentação ou circuitos de teste.
Ajuste de volume: Embora muitos controles de volume em áudio prefiram potenciômetros logarítmicos (curva "A" ou "audio"), os lineares podem ser usados em certas configurações.

Como Funciona
Um potenciômetro rotativo tem três terminais:
Terminal 1 (fixo): Um dos extremos da trilha resistiva.
Terminal 3 (fixo): O outro extremo da trilha resistiva.
Terminal 2 (cursor ou terminal central): É o contato móvel que desliza sobre a trilha resistiva.
A resistência total ( $R_{t o t a l}$ ) é medida entre os terminais 1 e 3 e é sempre 100K. A resistência entre o terminal 1 e o terminal 2 ( $R_{1 - 2}$ ) e a resistência entre o terminal 2 e o terminal 3 ( $R_{2 - 3}$ ) somam $R_{t o t a l}$ . Ao girar o eixo, você move o cursor, variando $R_{1 - 2}$ e $R_{2 - 3}$ em direções opostas.

Valor Unitário

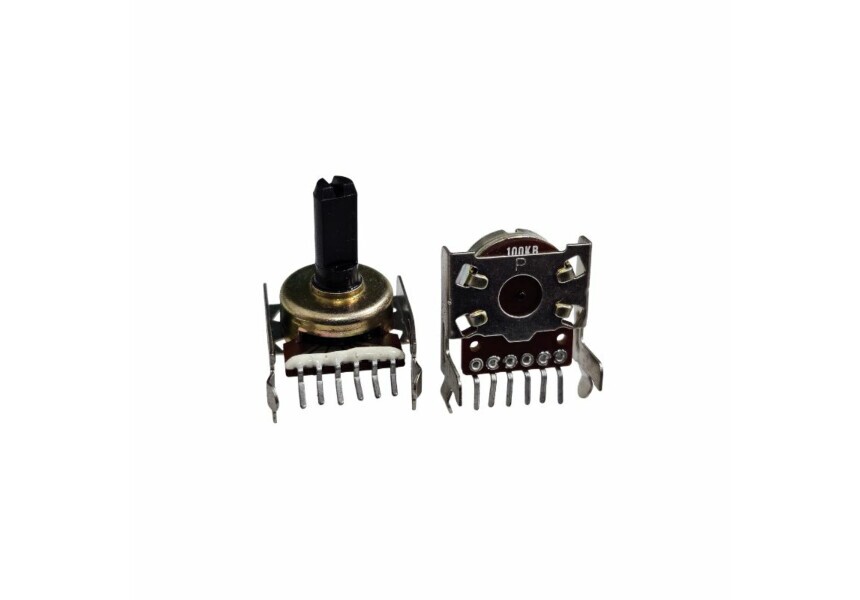

Imagem Meramente Ilustrativa
