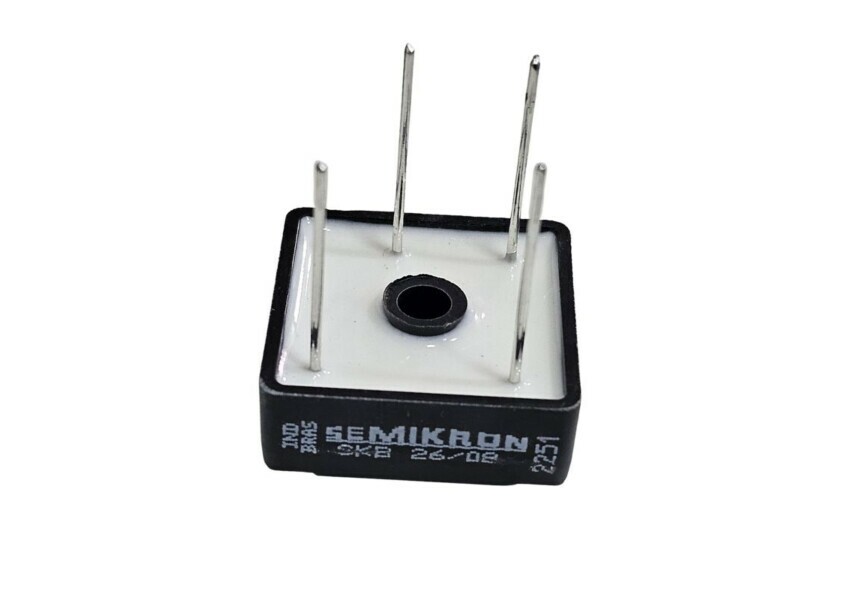

Ponte Retificadora SKB26/08 Terminal Fio Semikron

Ponte Retificadora SKB26/08 Terminal Fio Semikron

O Semikron SKB26/08 é um módulo retificador de ponte monofásico projetado para converter corrente alternada (CA) em corrente contínua (CC).
Veja aqui uma análise do que isso significa e suas principais características:
Ponte Retificadora: refere-se à configuração do circuito com quatro diodos dispostos em "ponte" para permitir que a corrente flua em apenas uma direção, independentemente da polaridade da entrada CA. Isso resulta em uma saída CC pulsante.

SKB26/08:
SKB: Esta é a designação de série da Semikron para certos retificadores de ponte monofásicos.
26: Isto indica a corrente contínua de saída média (EUD​) que o retificador suporta, que é de 18 Amperes (a uma temperatura de 75 °C). Embora o "26" possa sugerir 26 A, as folhas de dados esclarecem que é 18 A para este número de peça específico.
08: Isso indica a tensão reversa de pico repetitiva máxima (EmRRM​) , que é 800 Volts . Esta é a tensão máxima que os diodos podem suportar na direção reversa sem quebrar.
Terminal Fio (Terminal de Fio): Especifica o tipo de conexão no retificador. Significa que o módulo possui fios condutores (normalmente∅1,0 mm) para conexão a outros componentes ou a uma placa de circuito impresso (PCB) por meio de montagem através de furo passante.
Semikron: Fabricante do retificador de ponte. A Semikron é uma empresa renomada especializada em semicondutores de potência.

Principais características e recursos:
Monofásico: Projetado para uso com fontes de alimentação CA monofásicas.
Gabinete plástico quadrado compacto (G50a): medindo aproximadamente 29 x 29 x 10 mm, foi projetado para fácil montagem, geralmente em um dissipador de calor para gerenciamento térmico. Normalmente, possui uma placa de base metálica isolada.
Baixas perdas no estado ligado: isso significa que ele é eficiente, perdendo o mínimo de energia na forma de calor quando a corrente flui através dele.
Altas correntes de surto: capaz de lidar com breves surtos de alta corrente sem danos (por exemplo,EUFSM​=320 A).
Entalhe para identificação de polaridade: o invólucro geralmente tem um entalhe moldado para identificar facilmente os terminais de saída.

Aplicações típicas:
Fontes de alimentação: convertem a tensão da rede elétrica CA em CC para vários dispositivos eletrônicos.
Retificadores de entrada para inversores de frequência (VFDs): usados ​​em aplicações de controle de motor para converter tensão de linha CA em CC para a seção do inversor.
Retificadores para fontes de campo de motores CC: fornecem excitação CC para os enrolamentos de campo de motores CC.
Retificadores de carga de bateria: usados ​​em circuitos de carga de bateria.
Aplicações industriais gerais onde é necessária uma conversão CA para CC robusta.
Em essência, o Semikron SKB26/08 é um componente robusto e confiável para converter energia CA monofásica em CC em uma variedade de aplicações eletrônicas de potência industriais e de consumo.

Para mais informações, entre em contato.
