Transistor 2SB564

Transistor 2SB564

O 2SB564 é um transistor de polaridade PNP de uso geral, fabricado originalmente por empresas japonesas como a NEC e a Toshiba. Ele é projetado para aplicações de amplificação de áudio de baixa potência e comutação (switching).

Ele é o "par complementar" do transistor NPN 2SD468. Em circuitos de áudio, eles costumam trabalhar juntos em estágios de saída push-pull.

Especificações Técnicas Principais
Este é um transistor de sinal médio, capaz de lidar com tensões e correntes ligeiramente superiores aos transistores de uso geral como o BC558.

Pinagem (Vista Frontal)

Ao olhar para a parte reta (onde está o texto impresso) com os pinos voltados para baixo, a ordem é:
Emissor (E)
Coletor (C)
Base (B)
Atenção: Transistores japoneses (série 2SA, 2SB, 2SC, 2SD) geralmente seguem a ordem ECB, enquanto a linha BC (europeia) costuma ser CBE. Sempre verifique a pinagem antes de soldar para evitar danos.

Características e Classificação de Ganho
O 2SB564 é classificado em diferentes faixas de ganho de corrente, identificadas por uma letra impressa logo após o modelo:
R: 90 a 180
Q: 135 a 270
P: 200 a 400
E: 300 a 600

Aplicações Comuns
Drivers de Áudio: Estágios de pré-amplificação em rádios e amplificadores antigos.
Saída de Áudio de Baixa Potência: Em rádios portáteis e walkmans.
Chaveamento de Cargas: Para acionar pequenos motores ou lâmpadas que consomem até 1A.

Substitutos Populares
Se você não encontrar o 2SB564 original, existem algumas alternativas comuns, mas fique atento à pinagem:
2SA950: Possui características elétricas muito similares e mesma pinagem.
BC327: Um substituto robusto, mas com pinagem diferente (CBE), o que exige cruzar as pernas do componente na hora da instalação.
SS8550: Excelente substituto em termos de corrente (até 1.5A), também muito comum em eletrônica moderna.

Valor Unitário

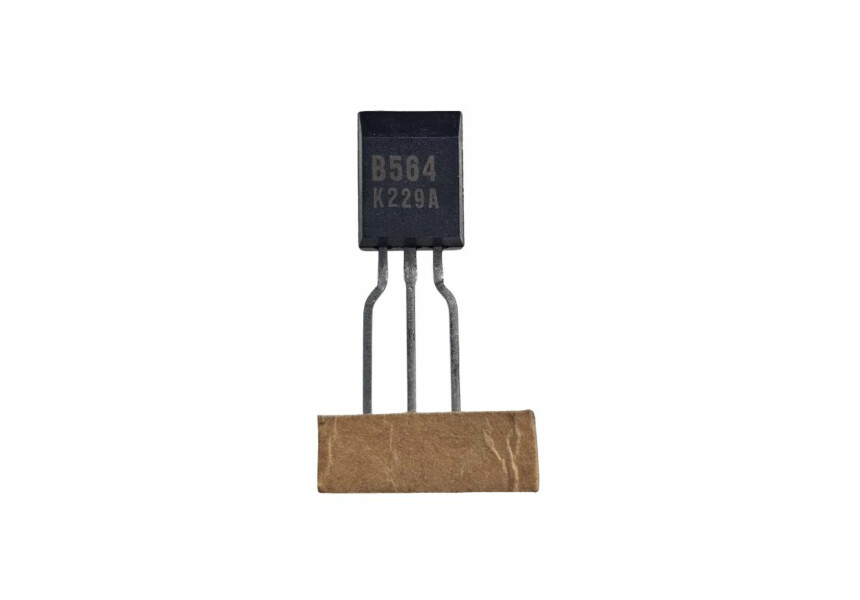

Imagem Meramente Ilustrativa
Para mais informações, entre em contato
