Ponte Retificadora Monofásica DB155

Ponte Retificadora Monofásica DB155

A Ponte Retificadora Monofásica DB155 é um retificador de ponte monofásico amplamente utilizado para converter corrente alternada (AC) em corrente contínua (DC) em aplicações eletrônicas de potência. Esse componente é projetado com quatro diodos internos montados em configuração de ponte completa, permitindo a retificação eficiente de sinais AC em cargas DC.

O modelo DB155 é ideal para projetos eletrônicos que demandam retificação de baixa potência, com boa capacidade de tolerar picos momentâneos de corrente e tensão, sendo uma escolha comum em fontes de alimentação, carregadores, adaptadores AC/DC e circuitos de automação.

Seu encapsulamento compacto na série DB facilita a montagem em placas de circuito impresso (PCB) e a soldagem manual ou automática, o que o torna útil em aplicações industriais, hobby e acadêmicas.

Especificações Técnicas
Tipo: Retificador de ponte monofásica
Modelo: DB155
Tensão máxima inversa (Repetitive Peak Reverse Voltage - VRRM): ~ 600V
Corrente média retificada: ~ 1,5 A
Corrente de surto (pico não recorrente): alta capacidade momentânea para resistir a picos de corrente durante oscilações transitórias
Encapsulamento: Série DB, 4 pinos, montagem THT through-hole
Material: Silício com junções passivadas (glass passivated)
Faixa de temperatura operacional: típica entre -55 °C a +150 °C

Funcionalidade
O DB155 realiza a retificação em onda completa, transformando a AC aplicada nas entradas (~) em DC pulsante na saída (+ e -). Isso é feito através de quatro diodos internos dispostos em ponte, o que resulta em saída DC com maior eficiência e menor ripple comparado ao uso de um único diodo.

Benefícios
Conversão eficiente de AC para DC
Tensão de trabalho robusta para aplicações de até ~600 V
Corrente média adequada para projetos de baixa potência
Encapsulamento compacto e fácil de montar
Compatível com diversas aplicações eletrônicas

Aplicações Comuns
Fontes de alimentação AC/DC para equipamentos eletrônicos
Adaptadores e carregadores de baixa potência
Circuitos de automação residencial e industrial
Sistemas de telecomunicações
Carregadores de baterias pequenas
Projetos eletrônicos educacionais e experimentais

Valor Unitário

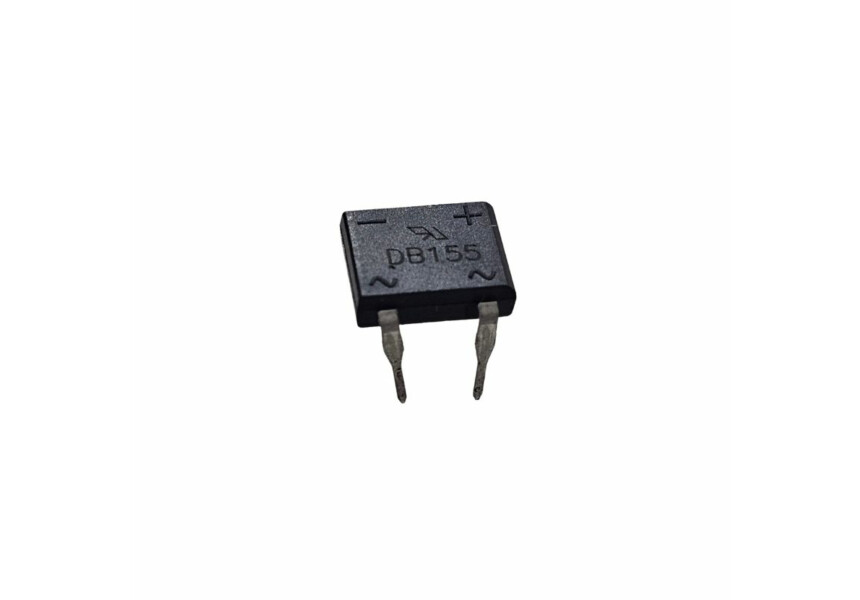

Imagem Meramente Ilustrativa
Para mais informações, entre em contato
