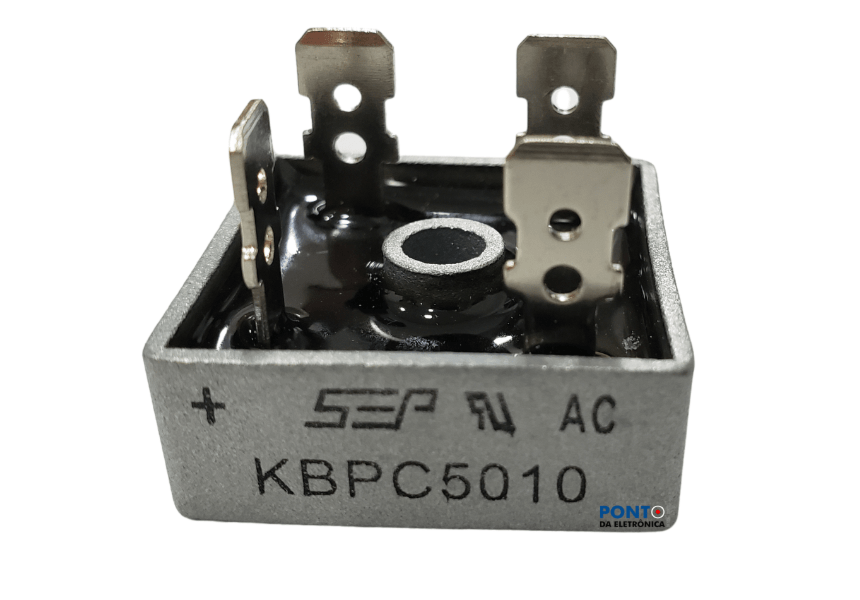

Ponte Retificadora KBPC5010

Diodo KBPC5010
Diodo Retificador em Ponte 50 Amperes 1000 Volts

Especificações:
Fabricante: Tecnologia Comchip
Categoria de produto: Retificadores em ponte
Tipo: Ponte Monofásica
Estilo de montagem: Orifício de passagem
Estilo de acabamento: Conexão rápida
Caixa / Gabinete: KBPC-4
Se - Corrente direta: 50 A
Pico de tensão inversa: 1000 V
Vf - Tensão no sentido direto: 1.1 V
Corrente de sobretensão máx .: 500 A
Temperatura operacional mínima: - 55 C
Temperatura operacional máxima: + 150 C
Comprimento: 28,8 mm
Largura: 28,8 mm
Altura: 11,23 mm
Série: KBPC5010
Embalagem: Caixa
Tecnologia: Si
Marca: Tecnologia Comchip
Ir - Corrente inversa: 10 uA
Tipo de Produto: Retificadores em ponte
Subcategoria: Diodos e retificadores
Vr - Tensão no sentido inverso: 1000 V

Diodo Retificador em Ponte KBPC5010 – 50A / 1000V

O KBPC5010 é um diodo retificador em ponte monolítica de alto desempenho, projetado para aplicações de potência que exigem retificação eficiente de corrente alternada (AC) para corrente contínua (DC). Ele integra quatro diodos de silício em configuração de ponte, encapsulados em uma carcaça metálica de montagem em superfície com isolação térmica, garantindo robustez e excelente dissipação de calor.

Principais Características:
Corrente direta (IF): até 50 Amperes contínuos
Tensão reversa máxima (VRRM): até 1000 Volts
Configuração: ponte retificadora de 4 diodos internos
Tipo de encapsulamento: KBPC com base metálica e furo central para fixação
Montagem: tipo parafuso (chassi) com terminais faston
Isolamento térmico da base ao encapsulamento
Alta confiabilidade e resistência a sobrecargas
Faixa de temperatura de operação: -55°C a +150°C

Aplicações Típicas:
Fontes de alimentação AC/DC industriais
Equipamentos de solda
Inversores e conversores de potência
Equipamentos de automação
Carregadores de bateria
Sistemas de iluminação de alta potência
Estabilizadores e nobreaks

Dimensões Aproximadas:
Comprimento: 28,5 mm
Largura: 28,5 mm
Altura: 11 mm (sem considerar os terminais)
Diâmetro do furo central: 5 mm

Notas Técnicas:
Para melhor desempenho térmico, recomenda-se o uso de pasta térmica entre a base metálica e o dissipador.
É importante garantir ventilação adequada ou uso de dissipadores em aplicações contínuas de alta corrente.
Valor Unitário
Imagem Ilustrativa

Para mais informações, entre em contato.
