Ponte Retificadora GBU810

Produto: Em estoque
SKU
000305
0 avaliações
R$5,50
-5%
 R$5,23

Desconto à vista
ou R$5,50 em 1x de R$5,50 s/ juros

Outras formas de pagamento
Adicionar aos favoritos
Apenas 9 unidades restantes!
*Não sei meu CEP
  • Novo

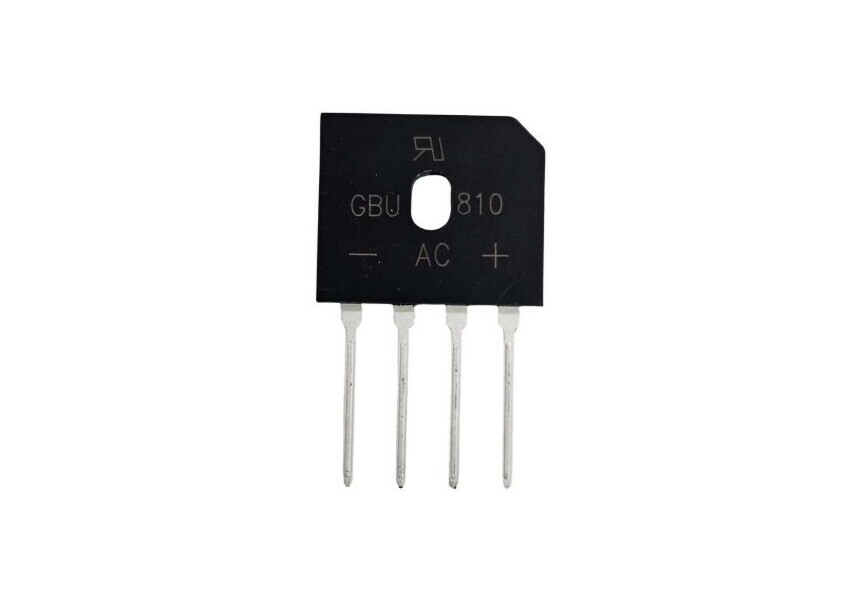

main product photo
Detalhes do produto
Mais informações

Ponte Retificadora GBU810
Retificador em Ponte

Especificações:
Fabricante: Diodes Incorporated
Categoria do produto: Retificadores em ponte
Tipo: Ponte Monofásica
Estilo de montagem: Through Hole
Estilo de acabamento: Pino de Solda
Caixa/Gabinete: GBU
Pico de tensão inversa: 1 kV
Vf - Tensão no sentido direto: 1 V
Corrente de sobretensão máx.: 200 A
Temperatura operacional mínima: - 55 C
Temperatura operacional máxima: + 150 C
Comprimento: 22,3 mm
Largura: 3,56 mm
Altura: 18,8 mm
Série: GBU810
Marca: Diodes Incorporated
Ir - Corrente inversa: 5 uA
Tipo de Produto: Retificadores em Ponte
Subcategoria: Diodos e Retificadores
Vr - Tensão no sentido inverso: 700 V

Te Convido a Ler a descrição detalhada da GBU810, com seus principais dados técnicos e características:

Características principais:
Tipo: ponte retificadora monofásica — 4 diodos internos configurados em ponte.
Montagem: Through-Hole (furo passante), pacote tipo GBU (GBU-2 / GBU-4 conforme versão). Construção: “Glass passivated die” — junção passivada em vidro, o que ajuda a reduzir corrente de fuga e aumenta confiabilidade.
Certificações / conformidades: versão sem chumbo (lead-free), compatível com padrão ambiental RoHS 2.0.

Especificações elétricas:

Parâmetro Valor / Característica
Corrente média retificada (Iₒ / I_F(AV)) 8 A
Tensão reversa máxima repetitiva (V_RRM) 1000 V
Tensão RMS máxima (V_RMS) 700 V
Tensão DC de bloqueio (V_DC) 1000 V
Tensão direta (forward) por elemento (V_F) ≈ 1.0 V (≈ 1.05 V a 4 A)
Corrente de surto (peak surge) – 8.3 ms half-sine 200 A
Corrente de fuga reversa (I_R) ~5 µA @ 1000 V, 25 °C ambient
Capacitância típica da junção (C_J) ~130 pF (medida a 1 MHz, VR = 4 V)
Intervalo de temperatura de operação / armazenamento (T_J, T_STG) –55 °C a +150 °C

Dados de construção e mecânicos:
Corpo feito de plástico moldado, com acabamento para montagem em placa de circuito impresso (PCB). Terminais metálicos soldados conforme norma MIL-STD-202, método 208.
Material com classificação de inflamabilidade 94V-0.
Polaridade claramente marcada no corpo — fácil identificação dos terminais AC (entrada) e DC (saída).
Projeto ideal para placas de circuito impresso («PCB mounting») e aplicações gerais de retificação AC → DC.

Aplicações típicas:
Devido às suas características (8 A, 1000 V, boa robustez, baixo vazamento), o GBU810 é amplamente usado em:
Fontes de alimentação (linear ou chaveadas) para equipamentos eletrônicos.
Adaptadores, carregadores, fontes para PCs, consoles, servidores.
Dispositivos domésticos ou industriais onde haja a necessidade de retificação de AC para DC, com correntes moderadas a elevadas.

Pontos fortes / vantagens:
Boas margens de segurança: 1000 V de tensão reversa, 8 A contínuos e picos de até ~200 A — adequadas para aplicações exigentes.
Junção passivada (glass-passivated) → maior confiabilidade e menor fuga elétrica.
Construção robusta e adequada à soldagem e montagem em PCBs.
Temperatura de operação ampla (–55 °C a +150 °C) — permite uso em variadas condições ambientais.
Compatível com normas ambientais (sem chumbo, RoHS) e com certificação de segurança e inflamabilidade.
Valor Unitário
Imagem Ilustrativa
