Opto Acoplador PC817 = EL817B

Opto Acoplador PC817 = EL817B
Opto Acopladores de Saída Transistorizada

Especificações:
Fabricante: Sharp Microelectronics
Categoria de produto: Optoacopladores de saída transistorizadas
Caixa / Gabinete: DIP-4
Tipo de saída: Fototransistor
Número de canais:1 Canal
If - Corrente direta: 20 mA
Tensão do emissor do coletor máxima: 80 Volts
Corrente do coletor máxima: 50 mA
Tensão de isolamento: 5000 Vrms
Tensão de saturação do emissor do coletor máxima: 0.2 V
Vf - Tensão no sentido direto: 1.2 Volts
Vr - Tensão no sentido inverso: 6 Volts
Pd - Dissipação de potência: 200 mW
Temperatura operacional mínima: - 30 C
Temperatura operacional máxima: + 100 C
Configuração:1 Canal
Marca: Sharp Microelectronics
Taxa de transferência de corrente: -
Tempo de queda: 3 us
Tempo de ascensão: 4 us

O PC817, equivalente ao modelo EL817B, é um optoacoplador amplamente empregado em projetos eletrônicos que exigem isolamento elétrico seguro entre circuitos de controle e áreas de maior potência ou sujeitas a ruídos.
Ele é composto internamente por um LED infravermelho e um fototransistor, permitindo a transferência de sinal de forma totalmente isolada, garantindo proteção adicional aos componentes sensíveis.
Com excelente estabilidade, baixa corrente de operação e alta imunidade a interferências, o PC817/EL817B é ideal para aplicações em fontes chaveadas, interfaces com microcontroladores, automação industrial, drivers, módulos eletrônicos, sistemas de detecção e circuitos onde se necessita evitar retorno de tensão ou ruído.
A versatilidade do componente o tornou um dos optoacopladores mais usados no mercado, oferecendo desempenho consistente tanto em projetos profissionais quanto em manutenção de equipamentos eletrônicos.

Principais Características:
Modelos equivalentes: PC817 / EL817B
Tipo: Optoacoplador / Optoisolador
Estrutura interna: LED IR + fototransistor
Excelente isolamento elétrico entre estágios de circuito
Alta confiabilidade e baixa corrente de entrada
Elevada imunidade a ruídos e interferências

Aplicações: fontes chaveadas, automação, microcontroladores, sistemas de interface, proteção de sinais e controle de carga
Valor Unitário

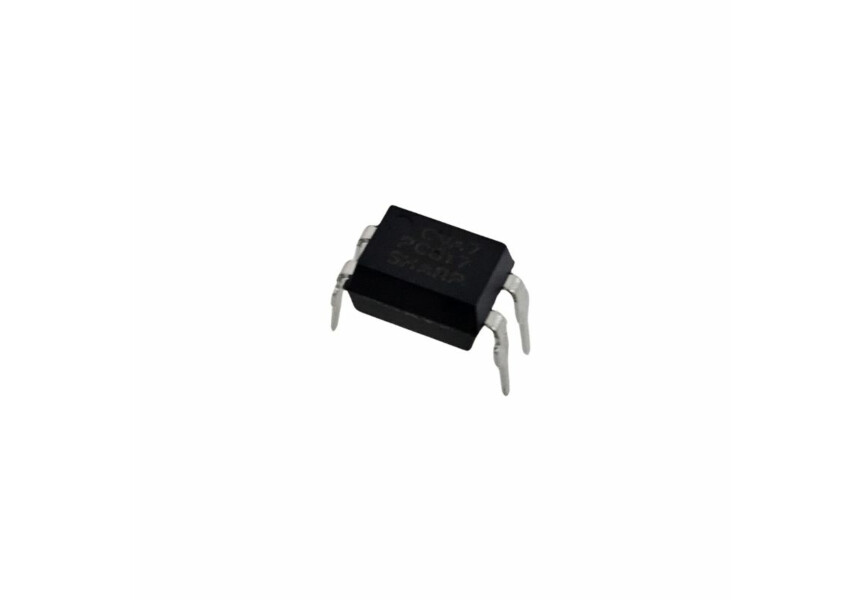

Imagem Ilustrativa
