Detalhes do Produto

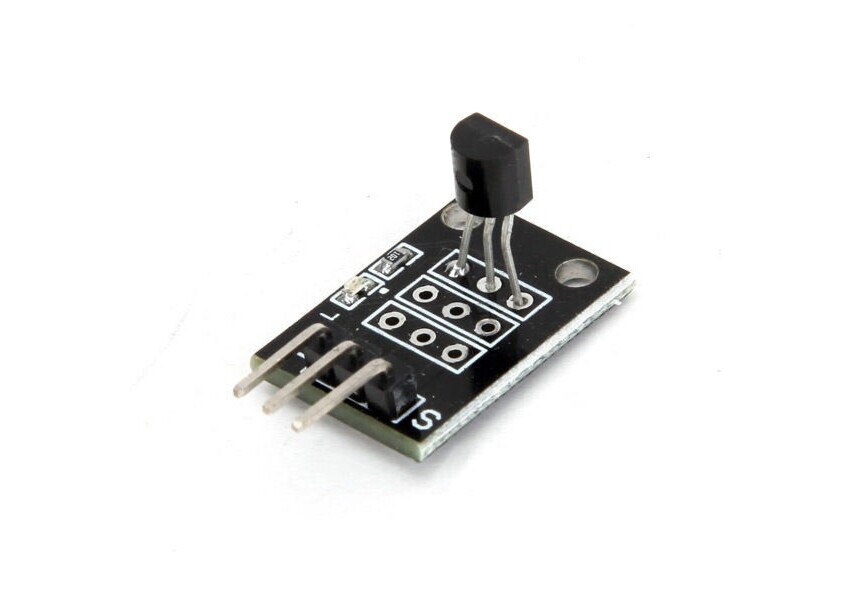

Módulo Sensor de Temperatura DS18B20
Módulo Do Sensor De temperatura para Arduino uno r3
O módulo utiliza o popular IC de medição de temperatura DS18B20 de 1 fio
DESCRIÇÃO
O Módulo Sensor Digital de Temperatura DS18B20 utiliza o popular CI de medição de temperatura DS18B20 de 1 fio.
CARACTERÍSTICAS PRINCIPAIS DO MÓDULO SENSOR DE TEMPERATURA DIGITAL DS18B20:
Faixa de medição de temperatura de -55 ° C a + 85 ° C com boa precisão
Interface de 1 fio para salvar pinos uC
LED para indicar comunicações do módulo
3.3 e 5V compatível
A comunicação com o DS18B20 é feita através da interface serial de 1 fio. Há um LED no módulo que pisca quando o sensor está se comunicando com um uC.
O protocolo de comunicação pode parecer assustador ao olhar para a folha de dados, mas felizmente a maioria dos microcontroladores de choupo como o Arduino têm bibliotecas de software que tornam o uso desses dispositivos muito simples e fácil de fazer.
Existem algumas opções que podem ser programadas ao usar o dispositivo, como escolher entre o número de bits de resolução e o tempo de conversão, mas essas podem ser ignoradas para estabelecer a operação básica.
A conexão é direta. Basta fornecer energia, aterrar e conectar o pino do barramento de 1 fio a um pino digital no microcontrolador.
A peça é compatível com alimentação de 3,3 ou 5V.
Conexões de Módulo
Há um cabeçalho de 3 pinos no conjunto.
1 x 3 cabeçalho
'-' = Solo
Pino central = Vcc (3,3 - 5 V)
S = barramento de 1 fio. Conecta-se ao pino digital no uC
NOSSOS RESULTADOS DA AVALIAÇÃO:
Este é um módulo básico que pode ser usado para experimentar várias aplicações diferentes nas quais a medição da temperatura é útil, como determinar quando um ventilador deve ser ligado. Também oferecemos o dispositivo DS18B20 em uma série de outros pacotes, incluindo um CI simples para projetar seus próprios circuitos, uma versão à prova d'água e outros.
O software a seguir implementa comunicações básicas com o sensor usando o protocolo de barramento de 1 fio e fornece uma leitura da saída do sensor.
Usamos o pino 4 no exemplo, mas ele pode ser reatribuído a qualquer pino digital.
O PACOTE INCLUI:
Módulo sensor de temperatura digital DS18B20
Para mais informações, entre em contato.
Módulo Do Sensor De temperatura para Arduino uno r3
O módulo utiliza o popular IC de medição de temperatura DS18B20 de 1 fio
DESCRIÇÃO
O Módulo Sensor Digital de Temperatura DS18B20 utiliza o popular CI de medição de temperatura DS18B20 de 1 fio.
CARACTERÍSTICAS PRINCIPAIS DO MÓDULO SENSOR DE TEMPERATURA DIGITAL DS18B20:
Faixa de medição de temperatura de -55 ° C a + 85 ° C com boa precisão
Interface de 1 fio para salvar pinos uC
LED para indicar comunicações do módulo
3.3 e 5V compatível
A comunicação com o DS18B20 é feita através da interface serial de 1 fio. Há um LED no módulo que pisca quando o sensor está se comunicando com um uC.
O protocolo de comunicação pode parecer assustador ao olhar para a folha de dados, mas felizmente a maioria dos microcontroladores de choupo como o Arduino têm bibliotecas de software que tornam o uso desses dispositivos muito simples e fácil de fazer.
Existem algumas opções que podem ser programadas ao usar o dispositivo, como escolher entre o número de bits de resolução e o tempo de conversão, mas essas podem ser ignoradas para estabelecer a operação básica.
A conexão é direta. Basta fornecer energia, aterrar e conectar o pino do barramento de 1 fio a um pino digital no microcontrolador.
A peça é compatível com alimentação de 3,3 ou 5V.
Conexões de Módulo
Há um cabeçalho de 3 pinos no conjunto.
1 x 3 cabeçalho
'-' = Solo
Pino central = Vcc (3,3 - 5 V)
S = barramento de 1 fio. Conecta-se ao pino digital no uC
NOSSOS RESULTADOS DA AVALIAÇÃO:
Este é um módulo básico que pode ser usado para experimentar várias aplicações diferentes nas quais a medição da temperatura é útil, como determinar quando um ventilador deve ser ligado. Também oferecemos o dispositivo DS18B20 em uma série de outros pacotes, incluindo um CI simples para projetar seus próprios circuitos, uma versão à prova d'água e outros.
O software a seguir implementa comunicações básicas com o sensor usando o protocolo de barramento de 1 fio e fornece uma leitura da saída do sensor.
Usamos o pino 4 no exemplo, mas ele pode ser reatribuído a qualquer pino digital.
O PACOTE INCLUI:
Módulo sensor de temperatura digital DS18B20
Para mais informações, entre em contato.
