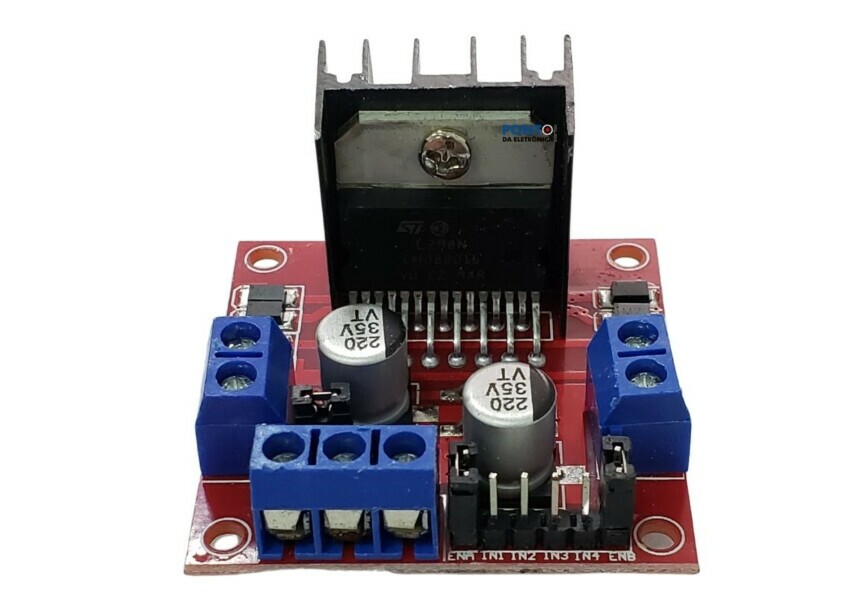

Módulo Ponte H L298N Controlador de Motor Dc DC
Placa de Desenvolvimento de Expansão do Driver de Motor de Passo L298N DC
Para Carro ou Robô Arduino DIY
Descrição:
Modo de trabalho: ponte H (estrada dupla)
Chip de controle principal: L298N
Tensão lógica: 5V
Tensão da unidade: 5v-35v
Corrente lógica: 0mA-36mA
Corrente motriz: 2A (ponte única MAX)
Temperatura de armazenamento: -20 ℃ a +135 ℃
Potência máxima: 25W
Dimensões periféricas: 43 x 43 x 27 mm
Características:
Este módulo usa L298N como o chip de unidade principal, com forte capacidade de direção, baixo calor e forte capacidade anti-interferência.
Através deste módulo pode-se usar as partes integradas da fonte de alimentação da unidade 78m05 de seu trabalho, mas para evitar o dano do chip regulador de tensão, ao usar a tensão de condução é superior a 12v, use a fonte de alimentação externa lógica de 5v.
Este módulo UTILIZA uma capacitância de filtro de grande capacidade, um diodo de proteção de continuação, pode melhorar a confiabilidade.
Notas:
1. Quando você está conduzindo a tensão para a entrada de 12v, pode realmente aceitar a faixa de entrada de 7 a 12v) para 7v a 12v, pode fazer a fonte de alimentação onboard 5v lógica, ao usar a fonte de alimentação onboard após 5v, interface de + 5v.
- A fonte de alimentação não fornece tensão de entrada, mas pode gerar tensão de 5V para uso externo.
2. Quando a tensão de acionamento é superior a 12V, é menor ou igual a 24V (O manual do chip propõe o suporte a 35V)
- Quando a tensão máxima for aplicada à tensão máxima de 298 aplicações conservadoras para 24V, por exemplo, deve-se acionar o motor com tensão nominal de 18V.
-Você deve primeiro remover a saída de 5V da placa para habilitar a tampa do jumper.
Então, 5V é acessado fora da porta de saída de 5V.
-O 5V permite que a potência seja um sinal de controle com um nível de 5V.
Quando a entrada do sinal é válida e quando a fonte de alimentação é normal no módulo de acionamento do motor, o módulo de acionamento do motor emite a corrente. Caso contrário, mesmo que a alimentação esteja normal, não há corrente no motor.
-Tensão para alimentação do circuito lógico interno L298N.
Para mais informações, entre em contato.
Placa de Desenvolvimento de Expansão do Driver de Motor de Passo L298N DC
Para Carro ou Robô Arduino DIY
Descrição:
Modo de trabalho: ponte H (estrada dupla)
Chip de controle principal: L298N
Tensão lógica: 5V
Tensão da unidade: 5v-35v
Corrente lógica: 0mA-36mA
Corrente motriz: 2A (ponte única MAX)
Temperatura de armazenamento: -20 ℃ a +135 ℃
Potência máxima: 25W
Dimensões periféricas: 43 x 43 x 27 mm
Características:
Este módulo usa L298N como o chip de unidade principal, com forte capacidade de direção, baixo calor e forte capacidade anti-interferência.
Através deste módulo pode-se usar as partes integradas da fonte de alimentação da unidade 78m05 de seu trabalho, mas para evitar o dano do chip regulador de tensão, ao usar a tensão de condução é superior a 12v, use a fonte de alimentação externa lógica de 5v.
Este módulo UTILIZA uma capacitância de filtro de grande capacidade, um diodo de proteção de continuação, pode melhorar a confiabilidade.
Notas:
1. Quando você está conduzindo a tensão para a entrada de 12v, pode realmente aceitar a faixa de entrada de 7 a 12v) para 7v a 12v, pode fazer a fonte de alimentação onboard 5v lógica, ao usar a fonte de alimentação onboard após 5v, interface de + 5v.
- A fonte de alimentação não fornece tensão de entrada, mas pode gerar tensão de 5V para uso externo.
2. Quando a tensão de acionamento é superior a 12V, é menor ou igual a 24V (O manual do chip propõe o suporte a 35V)
- Quando a tensão máxima for aplicada à tensão máxima de 298 aplicações conservadoras para 24V, por exemplo, deve-se acionar o motor com tensão nominal de 18V.
-Você deve primeiro remover a saída de 5V da placa para habilitar a tampa do jumper.
Então, 5V é acessado fora da porta de saída de 5V.
-O 5V permite que a potência seja um sinal de controle com um nível de 5V.
Quando a entrada do sinal é válida e quando a fonte de alimentação é normal no módulo de acionamento do motor, o módulo de acionamento do motor emite a corrente. Caso contrário, mesmo que a alimentação esteja normal, não há corrente no motor.
-Tensão para alimentação do circuito lógico interno L298N.
Para mais informações, entre em contato.
