Circuito Integrado STR-Z2753 Sanken

Circuito Integrado STR-Z2753 Sanken

O STR-Z2753 é um circuito integrado híbrido de película espessa fabricado pela Sanken Electric . Trata-se de um CI de potência especializado, projetado para uso em fontes de alimentação chaveadas (SMPS) , especificamente para conversores quase-ressonantes.
Este chip é mais comumente encontrado nos estágios de potência primários de eletrônicos de consumo do final dos anos 90 e início dos anos 2000, como TVs Sony Trinitron, videocassetes de alta qualidade e receptores de áudio.

Perfil técnico
Função: Regulador de comutação offline.
Topologia: Quase-ressonante (projetada para reduzir perdas de comutação e interferência eletromagnética).
Componentes internos: Ele integra um controlador de alto desempenho com um MOSFET de potência de alta tensão .
Tipo de encapsulamento: ZIP (Zig-zag In-line Package) , geralmente com 13 ou 15 pinos.
Classificação de tensão: Normalmente dimensionada para redes CA de alta tensão (comum em sistemas de entrada CA de 100 V a 240 V).

Características críticas
Partida suave: Circuito integrado para reduzir o estresse nos componentes durante a inicialização.
Circuitos de proteção:
OCP (Proteção contra sobrecorrente): Limitação pulso a pulso.
OVP (Proteção contra sobretensão): Desligamento automático caso a tensão exceda os limites de segurança.
TSD (Desligamento Térmico): Protege o circuito integrado caso o dissipador de calor falhe ou o fluxo de ar seja bloqueado.

Conselhos sobre Reparo e Solução de Problemas
Se você estiver reparando uma placa onde este CI apresentou defeito, siga estas etapas para garantir que o novo não queime imediatamente:
Verifique os capacitores eletrolíticos: Esses circuitos integrados de potência costumam falhar devido ao pequeno capacitor eletrolítico presente neles.O capacitor de partida (pino) está ressecado ou com ESR elevado. Substitua-o mesmo que pareça estar em boas condições.
Verifique a ponte retificadora: Se o STR-Z2753 estiver em curto-circuito, é provável que o fusível principal tenha queimado e possivelmente um ou mais diodos na ponte retificadora.
Verifique a rede "Snubber": Inspecione os resistores e os capacitores cerâmicos de alta tensão ao redor do primário do transformador. Se estiverem danificados, o novo CI sofrerá picos de alta tensão e falhará novamente.
Isolamento do dissipador de calor: A maioria dos chips da série STR-Z requer um isolante de mica ou silicone entre a parte traseira do chip e o dissipador de calor metálico. Verifique se o seu é a versão "Full Mold" (plástico) ou com aba metálica. Se for metálico e você não o isolar, criará um curto-circuito direto para o terra.

Valor Unitário

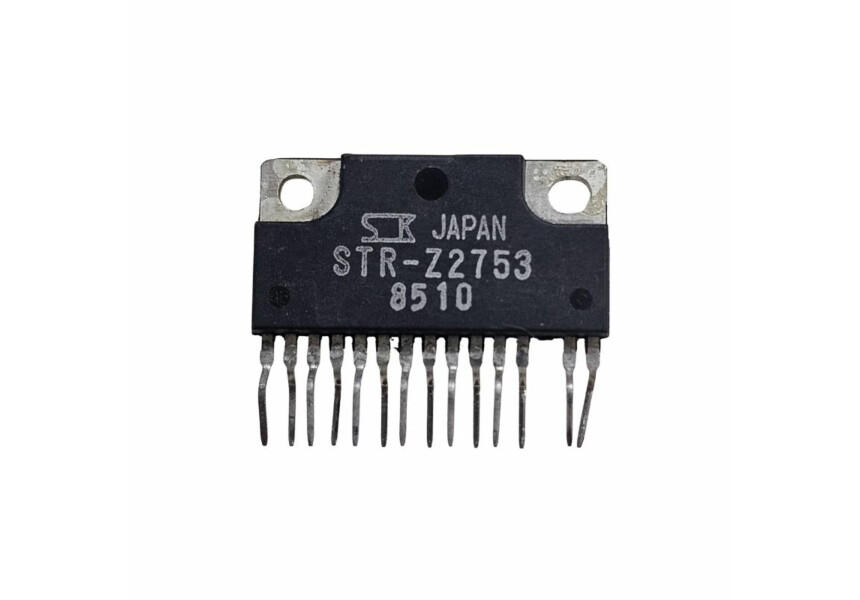

Imagem Meramente Ilustrativa
Para mais informações, entre em contato
