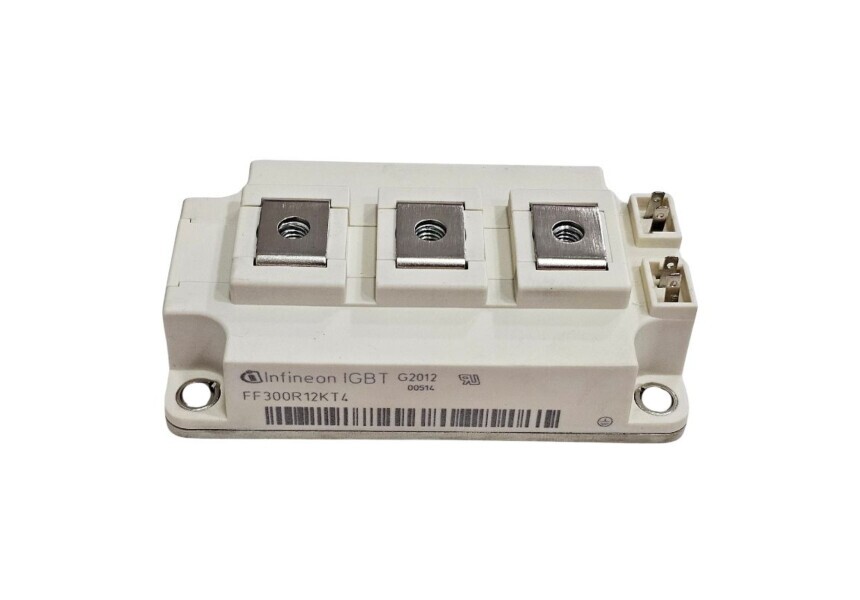

Módulo IGBT FF300R12KT4 Infineon

Módulo IGBT FF300R12KT4 Infineon
Módulos IGBT

Especificações:
Fabricante: Infineon
Produto: Módulos IGBT
Configuração: Dupla
Coletor - VCEO máx. tensão do emissor: 1,2 kV
Tensão de saturação do coletor - emissor: 1,75 V
Corrente contínua do coletor a 25ºC: 450 A
Corrente de dispersão do portão - emissor: 400 nA
Pd - Dissipação de potência: 1,6 kW
Caixa/Gabinete: 62 mm
Temperatura operacional mínima: - 40 C
Temperatura operacional máxima: + 150 C
Embalagem: Bandeja
Marca: Infineon Technologies
Tensão do emissor do portão máxima: 20 V
Estilo de montagem: Screw Mount
Tipo de Produto: Módulos IGBT
Série: Trench/Fieldstop IGBT4 - T4
Subcategoria: IGBTs
Tecnologia: Si
Analise do número da peça: FF300R12KT4HOSA1

O módulo IGBT FF300R12KT4 da Infineon é um dispositivo semicondutor de potência de alta performance, projetado para comutar grandes correntes e tensões com alta eficiência e confiabilidade.
É amplamente utilizado em inversores, conversores, drives industriais e sistemas de controle de potência.

Características Técnicas:
Tipo de dispositivo: IGBT (Insulated Gate Bipolar Transistor)
Corrente nominal: 300 A
Tensão máxima de coletor-emissor (Vce): 1200 V
Topologia: Módulo compacto de 2 ou 4 quadrantes (dependendo do modelo)
Dissipação de potência: projetado para operação em altas correntes com eficiência térmica otimizada
Configuração: Contém IGBTs e diodos de recuperação rápida integrados, reduzindo necessidade de componentes externos
Montagem: Módulo com encapsulamento robusto para dissipação térmica, compatível com dissipadores de calor industriais
Fabricante: Infineon Technologies

Função e Aplicações:
O FF300R12KT4 é projetado para:
Inversores de frequência em motores industriais
Conversores CC/CC e CC/CA
Controle de motores elétricos de alta potência
Sistemas de energia renovável, como inversores solares
Fontes de alimentação industrial e UPS

Sua integração de IGBTs e diodos de recuperação rápida permite comutação eficiente, menor dissipação de energia e operação confiável em altas cargas.

Benefícios:
Alta capacidade de corrente e tensão
Reduz perdas e aumento da eficiência em sistemas de potência
Projeto robusto para aplicações industriais severas
Facilita o design compacto de sistemas de controle de potência
Confiabilidade e qualidade Infineon

Resumo Técnico:
