Módulo IGBT 2MBI400U2B-060 Fuji

Módulo IGBT 2MBI400U2B-060 Fuji

Descrição do produto:
IGBT DUPLO
MÓDULO, 400A, 600V, NPT,
Polaridade do transistor: Canal N,
Corrente do coletor CC: 400A,
Tensão de saturação do coletor emissor Vce(on): 2,55V,
Dissipação de energia Pd: 1,25kW,
Tensão do coletor emissor V(br)ceo: 600V,
Faixa de produtos: -
Em conformidade com RoHS: Sim
Marca:Fuji Electric Co Ltd
Configuração do transistor:Série
Configuração: Série
Corrente de colector contínuo máximo:400 A
Tensão máxima do coletor emissor:650 V
Tensão máxima do emissor do portão:±20V
Tipo de canal:N
Tipo de montagem:Montagem em painel
Tipo de pacote:M233
Contagem de Pin:7
Dissipação máxima de energia:1,25 kW
Dimensões:92 x 45 x 30 mm
Altura:30 mm
Comprimento:92 mm
Temperatura operacional máxima:+150 °C
Largura:45 mm

O Módulo IGBT 2MBI400U2B-060 da Fuji Electric é um módulo de transistores bipolares de porta isolada (IGBT) de alto desempenho, projetado para aplicações de potência exigentes. Ele é parte da série "U-Series" ou "U4-Series" da Fuji, conhecida por sua eficiência e robustez.

Visão Geral e Características Principais:
Este módulo IGBT é uma solução "2 em 1" (dual IGBT) com diodos de roda livre (freewheeling diodes) integrados, otimizados para chaveamento rápido e eficiente.
Fabricante: Fuji Electric
Tipo: Módulo IGBT (Transistor Bipolar de Porta Isolada)
Configuração: Contém dois IGBTs em uma configuração de "meia-ponte" (half-bridge), juntamente com diodos de roda livre anti-paralelos. Isso o torna ideal para inversores e conversores.
Tensão Coletor-Emissor (VCES): 600V (algumas fontes indicam até 650V como máxima, mas 600V é o valor nominal mais comum para esta série - o "060" no part number indica 600V).
Corrente Contínua de Coletor (IC): 400A (a 25°C). É um módulo de alta corrente, adequado para aplicações de potência industrial.
Encapsulamento: M233 (um pacote padrão de módulo de potência, geralmente com 7 pinos, projetado para montagem em painel por parafuso). Dimensões típicas de 92 x 45 x 30 mm.
Baixa Tensão de Saturação (VCE(sat)): Tipicamente 2.55V. Isso minimiza as perdas de energia durante a condução, aumentando a eficiência.
Alta Dissipação de Potência: Capaz de dissipar até 1.25 kW, garantindo desempenho confiável sob carga.
Temperatura de Operação: Projetado para funcionar eficientemente em temperaturas de junção de até 150°C.
Tecnologia: Incorpora a tecnologia de Field-Stop de 5ª Geração (U/U4 Series) da Fuji, que oferece excelentes características de chaveamento de alta velocidade com baixas perdas.

Proteções e Confiabilidade:
Alta capacidade de corrente de pulso (até 800A).
Robusto para condições de sobrecarga.
Conformidade com RoHS.

Aplicações Comuns:
Devido às suas características de alta corrente, alta tensão e eficiência de chaveamento, o Módulo IGBT 2MBI400U2B-060 da Fuji Electric é amplamente utilizado em:
Acionamentos de Motores (Motor Drives): Inversores para controle de motores CA e CC de grande porte.
Inversores de Frequência: Em sistemas industriais para controle de velocidade e processo.
Fontes de Alimentação Ininterruptas (UPS): Sistemas de alta potência para garantir fornecimento contínuo de energia.
Fontes de Alimentação Chaveadas (SMPS) de Grande Porte: Para retificação e conversão de energia.
Máquinas Industriais: Como máquinas de solda, fornos de indução e equipamentos de automação.
Sistemas de Energia Renovável: Em conversores para energia eólica e solar.
Sistemas de Tração: Em veículos elétricos e trens.

Em resumo, o 2MBI400U2B-060 da Fuji Electric é um módulo IGBT dual de 600V/400A que oferece alta performance, eficiência e robustez, sendo uma escolha ideal para as mais exigentes aplicações de eletrônica de potência industrial.
Valor Unitário

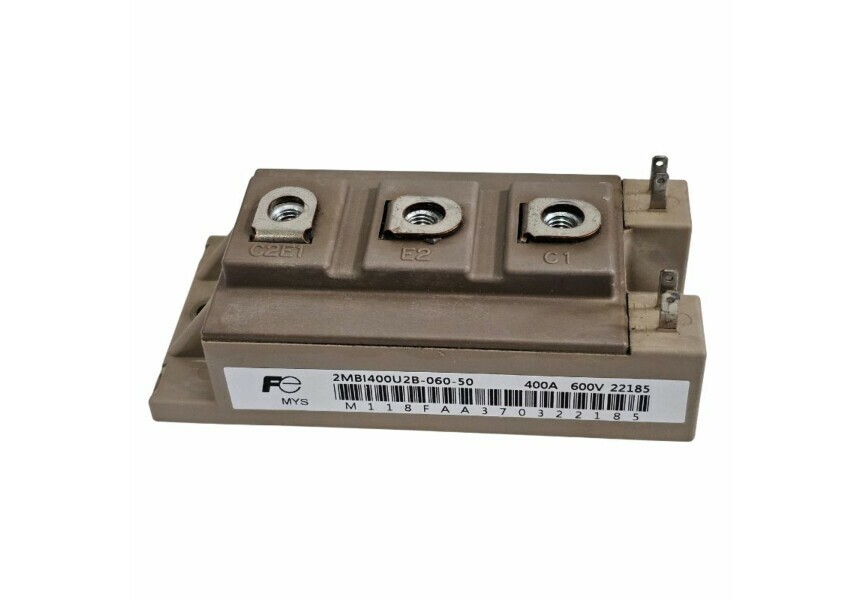

Imagem Ilustrativa

Para mais informações, entre em contato.
