Detalhes do Produto

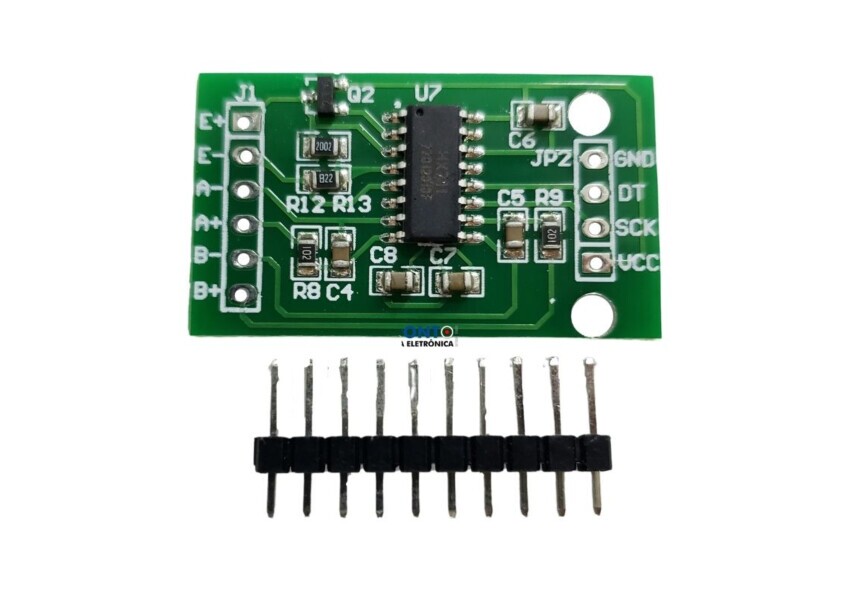

Módulo Conversor HX711 Para Sensor de Peso
Módulo Amplificador sensor de pressão de 2 canais de peso / carga Hx711 para Arduino
Descrição do produto:
Módulo sensor de pressão de pesagem HX711
Parâmetros técnicos principais do módulo:
Nosso amplificador de célula de carga HX711 é um módulo conversor A / D de baixo custo que incorpora um ADC de 24 bits de altíssima precisão e entradas diferenciais de alto ganho que permitem que você leia facilmente células de carga, sensores de ponte, sensores de pressão, tensão e peso para medir o peso.
Ao conectar o amplificador ao seu microcontrolador, você poderá ler as mudanças na resistência da célula de carga e com alguma calibração, poderá obter medições de peso muito precisas.
Isso pode ser usado para criar sua própria balança de peso, controle de processo ou detecção de presença simples.
Com base na tecnologia patenteada da Avia Semiconductor, o HX711 é um conversor analógico-digital (ADC) de precisão de 24 bits projetado para balanças e aplicações de controle industrial para interface direta com um sensor de ponte.
O multiplexador de entrada seleciona a entrada diferencial do Canal A ou B para o amplificador de ganho programável de baixo ruído (PGA).
O canal A pode ser programado com um ganho de 128 ou 64, correspondendo a uma tensão de entrada diferencial de escala completa de ± 20mV ou ± 40mV respectivamente, quando uma fonte de 5V é conectada ao pino da fonte de alimentação analógica VCC.
O canal B tem um ganho fixo de 32.
Um regulador de alimentação no chip elimina a necessidade de um regulador de alimentação externo para fornecer alimentação analógica para o ADC e o sensor.
Não há necessidade de programação para os registros internos.
Todos os controles do HX711 são por meio dos pinos.
O HX711 usa uma interface de dois fios (relógio e dados) para comunicação.
Os pinos GPIO de qualquer microcontrolador devem funcionar e várias bibliotecas foram escritas, facilitando a leitura dos dados do HX711.
As células de carga usam uma ponte de wheatstone de quatro fios para se conectar ao HX711.
Estes são comumente coloridos de VERMELHO, PRETO, BRANCO, GRN e AMARELO.
Cada cor corresponde à codificação de cores convencional das células de carga:
Vermelho (Excitação + ou VCC)
Preto (Excitação- ou GND)
Branco (Amplificador +)
Verde (amplificador -)
Amarelo (escudo)
Módulo amplificador sensor de pressão de 2 canais de peso / carga Hx711 para Arduino
Características e especificações do HX711:
Dois canais de entrada diferenciais selecionáveis
PGA de baixo ruído ativo no chip com ganho selecionável de 32, 64 e 128
Regulador de alimentação no chip para célula de carga e fonte de alimentação analógica ADC
Oscilador on-chip que não requer nenhum componente externo com cristal externo opcional
Reinicialização de inicialização no chip
Controle digital simples e interface serial: controles acionados por pinos, nenhuma programação necessária
Rejeição de fornecimento simultâneo de 50 e 60 Hz
Consumo de corrente incluindo regulador de fonte de alimentação analógica no chip: operação normal <1,5 mA, desligamento <1 uA
Faixa de tensão de alimentação de operação: 2,6 V ~ 5,5 V
Faixa de temperatura de operação: -40 ~ + 85oC
Dimensões: 34 mm x 21 mm x 3 mm (1,34 pol. X 0,8 pol. X 0,12 pol.) C x L x A
O pacote inclui:
1pç - HX711 Módulo Sensor de Pressão de Célula de Peso / Carga 2 canais A / D de 24 bits
Para mais informações, entre em contato.
Módulo Amplificador sensor de pressão de 2 canais de peso / carga Hx711 para Arduino
Descrição do produto:
Módulo sensor de pressão de pesagem HX711
Parâmetros técnicos principais do módulo:
Nosso amplificador de célula de carga HX711 é um módulo conversor A / D de baixo custo que incorpora um ADC de 24 bits de altíssima precisão e entradas diferenciais de alto ganho que permitem que você leia facilmente células de carga, sensores de ponte, sensores de pressão, tensão e peso para medir o peso.
Ao conectar o amplificador ao seu microcontrolador, você poderá ler as mudanças na resistência da célula de carga e com alguma calibração, poderá obter medições de peso muito precisas.
Isso pode ser usado para criar sua própria balança de peso, controle de processo ou detecção de presença simples.
Com base na tecnologia patenteada da Avia Semiconductor, o HX711 é um conversor analógico-digital (ADC) de precisão de 24 bits projetado para balanças e aplicações de controle industrial para interface direta com um sensor de ponte.
O multiplexador de entrada seleciona a entrada diferencial do Canal A ou B para o amplificador de ganho programável de baixo ruído (PGA).
O canal A pode ser programado com um ganho de 128 ou 64, correspondendo a uma tensão de entrada diferencial de escala completa de ± 20mV ou ± 40mV respectivamente, quando uma fonte de 5V é conectada ao pino da fonte de alimentação analógica VCC.
O canal B tem um ganho fixo de 32.
Um regulador de alimentação no chip elimina a necessidade de um regulador de alimentação externo para fornecer alimentação analógica para o ADC e o sensor.
Não há necessidade de programação para os registros internos.
Todos os controles do HX711 são por meio dos pinos.
O HX711 usa uma interface de dois fios (relógio e dados) para comunicação.
Os pinos GPIO de qualquer microcontrolador devem funcionar e várias bibliotecas foram escritas, facilitando a leitura dos dados do HX711.
As células de carga usam uma ponte de wheatstone de quatro fios para se conectar ao HX711.
Estes são comumente coloridos de VERMELHO, PRETO, BRANCO, GRN e AMARELO.
Cada cor corresponde à codificação de cores convencional das células de carga:
Vermelho (Excitação + ou VCC)
Preto (Excitação- ou GND)
Branco (Amplificador +)
Verde (amplificador -)
Amarelo (escudo)
Módulo amplificador sensor de pressão de 2 canais de peso / carga Hx711 para Arduino
Características e especificações do HX711:
Dois canais de entrada diferenciais selecionáveis
PGA de baixo ruído ativo no chip com ganho selecionável de 32, 64 e 128
Regulador de alimentação no chip para célula de carga e fonte de alimentação analógica ADC
Oscilador on-chip que não requer nenhum componente externo com cristal externo opcional
Reinicialização de inicialização no chip
Controle digital simples e interface serial: controles acionados por pinos, nenhuma programação necessária
Rejeição de fornecimento simultâneo de 50 e 60 Hz
Consumo de corrente incluindo regulador de fonte de alimentação analógica no chip: operação normal <1,5 mA, desligamento <1 uA
Faixa de tensão de alimentação de operação: 2,6 V ~ 5,5 V
Faixa de temperatura de operação: -40 ~ + 85oC
Dimensões: 34 mm x 21 mm x 3 mm (1,34 pol. X 0,8 pol. X 0,12 pol.) C x L x A
O pacote inclui:
1pç - HX711 Módulo Sensor de Pressão de Célula de Peso / Carga 2 canais A / D de 24 bits
Para mais informações, entre em contato.
