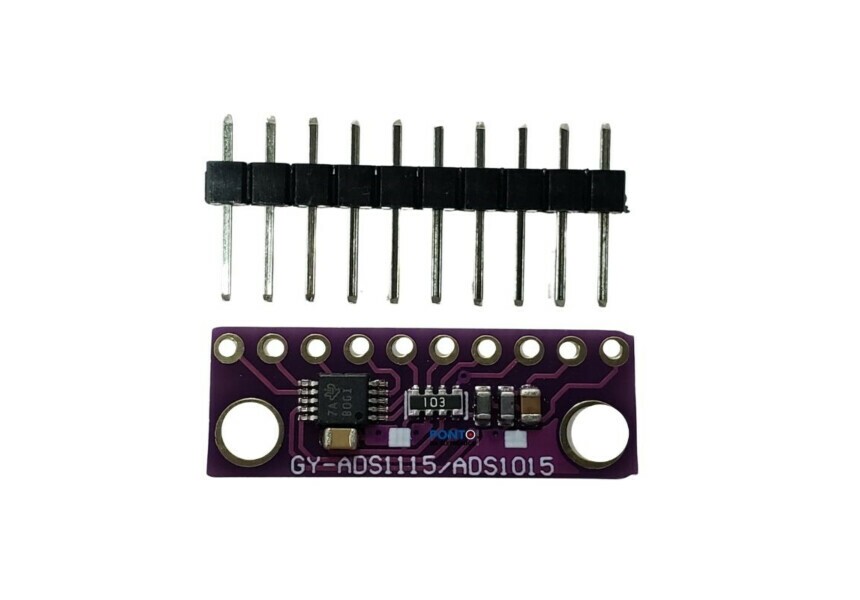

Detalhes do Produto Módulo Conversor Analógico Digital 4 Canais GY-ADS1115/ADS1015

Conversor Analógico Digital 12 Bits ADC - ADS1015

Este módulo conversor analógico-digital (ADC) GY ADS1115 é pequeno e fácil de usar, ideal para projetos que requerem um conversor de alta precisão.

Visão geral:
Este módulo é ideal para microprocessadores que não possuem conversor analógico-digital ou quando você precisa de um conversor de alta precisão.
Ele pode fornecer precisão de 16 bits a 860 amostras por segundo em comunicação I2C.
Ele tem um amplificador de ganho programável, até x16, para ajudar a aumentar pequenos sinais simples / diferenciais para toda a faixa.

Possui quatro canais de entrada que podem ser configurados como 4 canais de entrada de terminação única ou dois canais diferenciais.
O módulo pode operar entre 2 V e 5 V, pode medir uma ampla gama de sinais e é muito fácil de usar.

O chip é pequeno e vem com ferrite para reduzir o ruído.
A comunicação é feita através da interface I2C.
O endereço pode ser configurado para uma das quatro opções (ficha técnica Tabela 5) para que você possa conectar até 4 módulos ADS1115 a um único barramento I2C para 16 entradas de terminação única.

Temos um código de amostra para Raspberry Pi (biblioteca Adafruit Pi Python) e para Arduino (biblioteca ADS1115 Arduino).
Basta conectar o aterramento ao GND, o VDD à fonte de alimentação e o SCL / SDA às portas I2C do microprocessador e executar o código do exemplo.

Especificações
Fonte de alimentação: 2 V a 5,5 V
Baixo consumo de corrente: 150 μA
Taxa de software: 8SPS a 860SPS
Oscilador interno
PGA interno
REFERÊNCIA DE DERIVAÇÃO DE BAIXA TENSÃO interna
Interface I2C de 7 bits entre endereço 0x48 e 0x4B selecionável por jumpers
