Led 5MM Vermelho Difuso Retangular 2x5x7 1000MCD

Led 5MM Vermelho Difuso Retangular 2x5x7 1000MCD

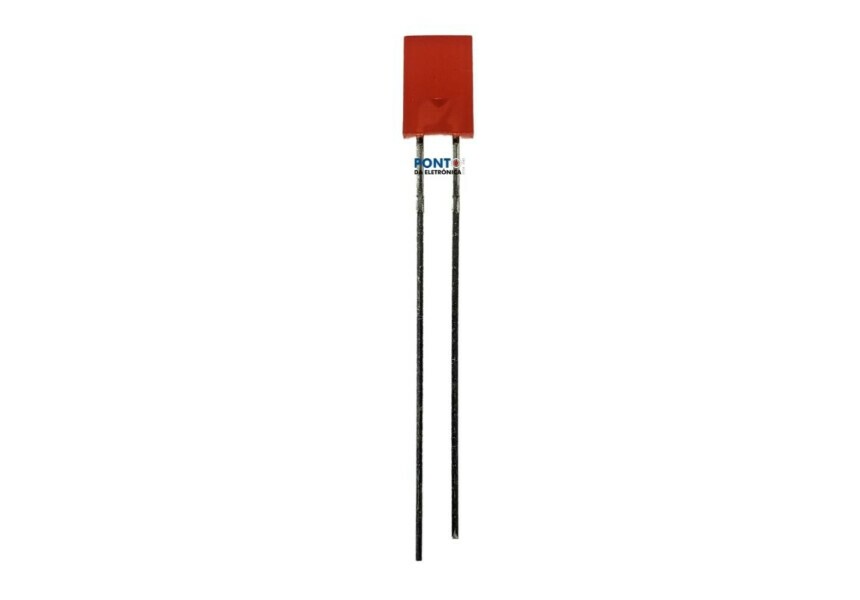

O LED 5mm Vermelho Retangular Difuso.
Este é um componente eletrônico muito comum e versátil, ideal para projetos que precisam de sinalização ou iluminação suave.

Vamos entender o que cada parte da descrição significa:
LED (Light Emitting Diode):
É um diodo emissor de luz, um componente semicondutor que emite luz quando uma corrente elétrica passa por ele em uma direção específica (polarização direta).
5mm: Refere-se à dimensão do LED.
Embora seja "5mm", para LEDs retangulares, isso geralmente indica a largura do LED, enquanto o comprimento e a altura podem variar um pouco, como 2x5x7mm ou dimensões similares, dependendo do fabricante.
Vermelho: Indica a cor da luz emitida pelo LED.
Retangular: Descreve o formato físico do encapsulamento do LED.
Em vez do formato redondo tradicional, este tem uma forma mais quadrada ou retangular, o que é útil para encaixar em painéis ou para criar barras de luz.
Difuso: Esta é uma característica importante do encapsulamento do LED.
Um LED difuso possui uma lente (o corpo do LED) que é propositalmente fosca ou opaca. Isso faz com que a luz emitida seja espalhada de forma mais uniforme, evitando pontos de luz muito brilhantes e criando uma iluminação mais suave e um ângulo de visão mais amplo.
É o oposto do LED "alto brilho" ou "transparente", que concentra a luz em um feixe mais estreito.

Características Típicas:
Para um LED 5mm Vermelho Retangular Difuso, você pode esperar as seguintes características elétricas e ópticas:
Tensão de Operação (Tensão Direta - Vf): Geralmente entre 1.9V e 2.2V. É a tensão mínima necessária para o LED começar a acender e operar corretamente.
Corrente de Operação (Corrente Direta - If): Normalmente 20mA (miliamperes). Esta é a corrente ideal para o LED operar com brilho máximo sem queimar. Exceder essa corrente pode danificar o LED.
Intensidade Luminosa (IV ou MCD - milicandelas): Pode variar bastante, mas para LEDs difusos, valores entre 300mcd a 1200mcd são comuns.
LEDs difusos tendem a ter menor intensidade luminosa que os de alto brilho, mas com uma distribuição de luz mais suave.
Comprimento de Onda: Para o vermelho, geralmente está na faixa de 620nm a 635nm.
Ângulo de Visão: Por ser difuso, o ângulo de visão é mais amplo, tipicamente entre 120° a 180°, o que significa que a luz é visível em um campo maior.
Polaridade: Como todo LED, ele tem polaridade:
Anodo (+): Geralmente o terminal mais longo.
Catodo (-): Geralmente o terminal mais curto. Atenção: A ligação inversa pode danificar o LED.

Como Ligar (e por que usar um resistor!)
É fundamental usar um resistor limitador de corrente em série com o LED.
O LED é um dispositivo que consome uma corrente específica, e se você o conectar diretamente a uma fonte de tensão maior do que sua tensão de operação, ele pode queimar instantaneamente.

A fórmula para calcular o resistor é:
R=(Vfonte​−Vf​)/If

Onde:
R = Valor do resistor em Ohms (Ω)
Vfonte​ = Tensão da sua fonte de alimentação (ex: 5V, 9V, 12V, etc.)
Vf​ = Tensão de operação do LED (aproximadamente 2V para um LED vermelho)
If​ = Corrente de operação do LED (geralmente 0.020A ou 20mA)

Exemplos de valores de resistor para um LED Vermelho (Vf $\approx$ 2V, If $\approx$ 20mA):
Para fonte de 5V: R=(5V−2V)/0.020A=3V/0.020A=150Ω
Para fonte de 9V: $R=(9V-2V)/0.020A=7V/0.020A=350\Omega$ (usar 330 Ω ou 390 Ω)
Para fonte de 12V: $R=(12V-2V)/0.020A=10V/0.020A=500\Omega$ (usar 470 Ω ou 510 Ω)

Aplicações Comuns:
O LED 5mm Vermelho Retangular Difuso é excelente para:
Sinalização: Indicadores de "ligado/desligado", "erro", "status" em painéis de equipamentos eletrônicos.
Iluminação de painéis: Retroiluminação suave de botões ou logotipos.
Projetos DIY e Robótica: Ideal para placas de prototipagem (protoboards) e para indicar estados em projetos com Arduino, Raspberry Pi, etc.
Maquetes e modelos: Criação de iluminação ambiente ou detalhes visuais.
Equipamentos de áudio: Indicadores de pico de volume ou status em amplificadores e mesas de som.
Este tipo de LED é uma escolha popular pela sua facilidade de uso e pela luz agradável e uniforme que ele proporciona.
Valor Unitário
Imagem Ilustrativa
