| Item |
Detalhe |
| Corrente nominal (In) |
50 A — corrente contínua que o fusível deve suportar sem disparo prematuro |
| Tensão nominal |
690 V (CA/CC, conforme aplicação) — tensão máxima de isolamento para operar com segurança |
| Capacidade de interrupção |
200 kA — corrente de falha máxima que o fusível pode interromper com segurança |
| Tipo de atuação |
Ultra-rápido / alta velocidade — para proteção de semicondutores e transientes rápidos |
| Formato físico |
Cartucho cilíndrico, dimensões aproximadas 27 mm × 60 mm (diâmetro × comprimento) |
| Marca / código |
DCA, modelo F8749-50A / código alternativo 8746-50-690-200K |
| Classe normativa |
Segue normas IEC (como IEC 60269-1 / IEC 60269-2) para fusíveis tipo cartucho DCA |
| Construção interna |
Tubo cerâmico preenchido com areia de sílica de alta pureza para absorção de energia de arco |
| Detalhes adicionais |
Em alguns fusíveis cartucho DCA há pino sinalizador de fusão (“pin-out”) disponível para indicar que o fusível queimou |
Princípios de operação e características funcionais:
Atuação ultra-rápida: o fusível age em tempos muito curtos sobre correntes de falha, minimizando energia liberada no circuito e protegendo componentes sensíveis.
Baixo valor de I²t (EU²t): o fusível tem um valor de energia térmica permitida (ampère²-segundo) reduzido, para que ele não deixe passar energia excessiva durante a falha — importante para não danificar semicondutores.
Capacidade de interrupção elevada: com 200 kA, ele suporta curtos de grande magnitude até esse valor, interrompendo a corrente de falha com segurança.
Absorção de arco com areia de sílica: dentro do cartucho, a areia de sílica ajuda a extinguir o arco elétrico de forma controlada quando o elemento funde, aumentando a segurança e confiabilidade da interrupção.
Compatibilidade com normas IEC: o produto está projetado segundo padrões IEC para fusíveis tipo cartucho industriais, garantindo compatibilidade e confiabilidade em ambientes industriais.
Aplicações típicas:
Este tipo de fusível é usado principalmente em ambientes industriais e sistemas de potência onde há necessidade de proteção rápida e segura de dispositivos sensíveis, como:
Retificadores, inversores e conversores de frequência
Dispositivos semicondutores (IGBTs, tiristores, diodos de potência)
Fontes de alimentação de alta potência
Sistemas UPS (alimentação ininterrupta)
Soft starters e controle de acionamento de motores
Inversores fotovoltaicos (em painéis solares)
Equipamentos de soldagem com eletrônica de potência
Barramentos DC em sistemas de média/alta tensão
Vantagens e limitações:
Vantagens
Resposta muito rápida a sobrecorrentes, protegendo componentes sensíveis
Alta capacidade de interrupção (200 kA)
Design robusto em cartucho com construção que controla arco elétrico
Conformidade com padrões internacionais (IEC)
Indicação visual de fusão em alguns modelos (pino sinalizador)
Limitações / cuidados:
Deve ser usado em soquetes ou bases que aceitem o tamanho físico 27×60 mm
Seleção da corrente nominal deve considerar margens de segurança e condições de partida do circuito
Verificar se o tempo de atuação do fusível é compatível com o tempo de atuação de outros dispositivos de proteção no sistema
Substituir por fusíveis equivalentes em características (tensão, corrente, classe, I²t, capacidade de interrupção) — não usar fusíveis genéricos fora dessas especificações
Valor Unitário

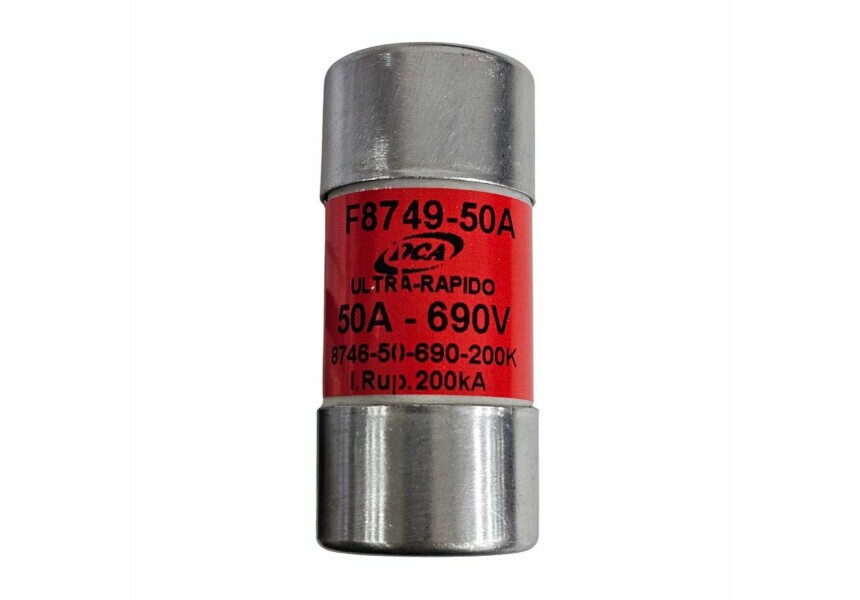

Imagem Ilustrativa
