Fusível 32A 600V Ultra Rápido Cartucho 10x38 FWC-32A10F Eaton Bussmann

Fusível 32A 600V Ultra Rápido Cartucho FWC-32A10F 10X38 Eaton Bussmann
Fusível especializado 600V 32Ampere Semicondutor

Características:
Fabricante: Eaton
Categoria de produto: Fusíveis especializados
Série: FWC_10F 600V
Produto: Fusíveis Especiais
Estilo de corpo: Fusíveis de cartucho
Potência nominal: 32 A
Regime de tensão CA: 600 VAC
Regime de tensão DC: 600 VDC
Classificação de interrupção: 200 kA
Estilo de montagem: Holder
Estilo de acabamento: Clipe
Tipo de estrutura: Fast Blow
Tamanho / Grupo da estrutura: 5AG Midget (10,3 mm x 38,1 mm)
Estilo do indicador: Sem Indicador
Embalagem: A granel
Marca: Bussmann/Eaton
Diâmetro: 10,3 mm
Comprimento: 38,1 mm
Tipo de Produto: Fusível de Cartucho de Alta Velocidade
Subcategoria: Fusíveis
Tipo: Fusível de alta velocidade

Descrição do Fussível Eaton Bussmann FWC‑32A10F (fusível cartucho ultra-rápido 32 A / 600 V).
É ideal para você entender bem os recursos, aplicação e especificações.

Principais características:
Tipo: Fusível cartucho cilíndrico estilo “ferrule” (final tipo bucha) na forma 10 × 38 mm (aprox. Ø10 mm × comprimento 38,1 mm).
Classe de atuação aR (proteção de semicondutores) — projetado para proteger cargas como retificadores, variadores, barramentos DC, entre outros.
Corrente nominal: 32 A.
Tensão nominal: 600 V AC/DC.
Capacidade de interrupção (interrupt rating): até 200 kA (200.000 A) em determinadas condições — por exemplo 200 kA a 300 V DC.
Tempo de atuação: “ultra-rápido” (high-speed) — projetado para desligar muito rapidamente sob condições de falha, reduzindo o dano em semicondutores ou sistemas sensíveis.
Material do corpo: cerâmico, com terminais tipo “ferrule end × ferrule end”.
Perda de potência (watt loss): cerca de 7,5 W sob carga nominal, segundo uma fonte.
Intervalo de frequência: operação típica de 45 Hz até ~62 Hz (ou faixa industrial normal) para AC.
Certificações e conformidades: CE marcado, RoHS compatível, UL reconhecido, CSA certificado.

Especificações mecânicas / dimensões:
Tamanho do fusível: 10 × 38 mm (≈ 10,3 mm de diâmetro × 38,1 mm de comprimento) — padrão “midget / 5AG” em muitos casos.
Cor do corpo: branco.
Tipo de montagem: requer suporte/porta-fusível adequado para cartucho 10×38 mm estilo ferrule.

Aplicações recomendadas:
Este fusível é especialmente desenhado para aplicações industriais com semicondutores e cargas de alta energia, por exemplo:
Variadores de frequência, inversores de motor (drives)
Retificadores e conversores de potência
Barramentos DC comuns, sistemas de energia DC
Quando se precisa de proteção rápida para limitar o dano a dispositivos sensíveis.
Fontes citam isso explicitamente: “suitable for the protection of AC and DC Drives, power converters/rectifiers and variable speed drives.”

Considerações de instalação / operação:
Verifique se o porta-fusível ou suporte aceitam cartuchos 10×38 mm e terminais tipo ferrule.
Verifique se a corrente nominal (32 A) e a tensão (até 600 V) atendem ao circuito real.
Mesmo sendo “ultra-rápido”, confirme que o tempo de atuação seja adequado para a proteção do seu semicondutor ou sistema.
Em ambientes industriais, considere vibração, temperatura ambiente e compatibilidade com o porta-fusível blindado ou “finger-safe”.
Em sistemas DC, atenção especial ao valor de corrente de falha e à capacidade de interrupção — eficiência do fusível depende muito desse parâmetro.
Assegure a correta classificação “aR” — não serve para proteção geral de circuitos sem semicondutor se o requisito for diferente; classe “gG” ou “gR” pode ser usada em outros casos.

Vantagens / diferenciais:
Alta capacidade de interrupção (200 kA) permite proteger circuitos de alta energia com segurança.
Corpo compacto 10×38 mm, ocupa pouco espaço no painel ou portafusível.
Classe aR e atuação rápida, ideal para proteção de semicondutores que são sensíveis ao let-through.
Fabricante confiável: Bussmann (uma divisão da Eaton Corporation) — boa disponibilidade e suporte técnico.
Compatível com tensões até 600 V AC/DC, oferecendo flexibilidade para várias aplicações industriais.

Cuidados / limitações:
Embora seja ultra-rápido, ainda é um fusível e precisa ser dimensionado corretamente (corrente, tensão, let-through) — não substituir automaticamente outros tipos sem análise.
Certifique-se que o porta-fusível e instalação sejam compatíveis com classe “aR” e formato 10×38.
Em aplicações com cargas transitórias muito grandes ou picos muito curtos, verificar curva I²t, let-through, e se o fusível atende às exigências de seletividade.
Manutenção / substituição: Após atuação ou falha, o fusível deve ser trocado. Não reaproveite fusível que abriu.
Verificar especificidades locais (normas brasileiras ou IEC) para garantir compatibilidade em instalação no Brasil.
Valor Unitário

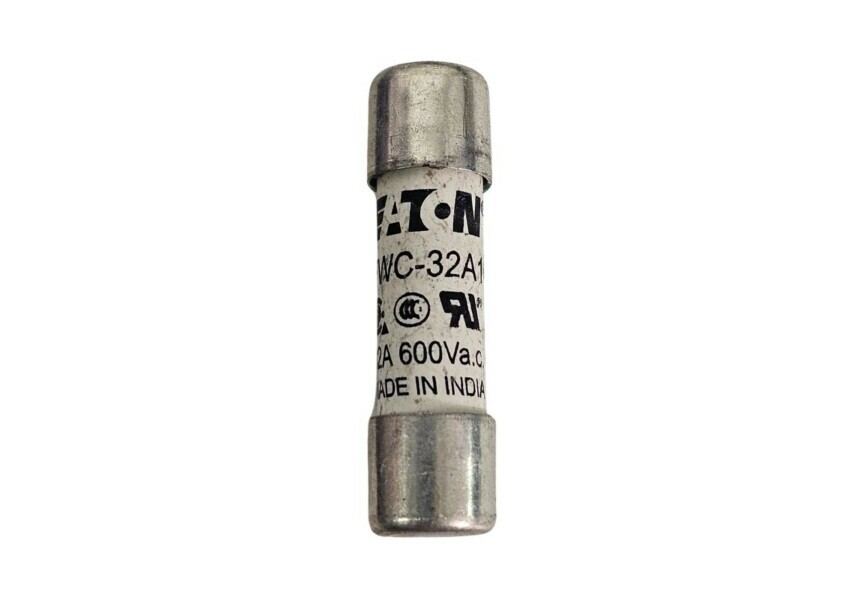

Imagem Ilustrativa
