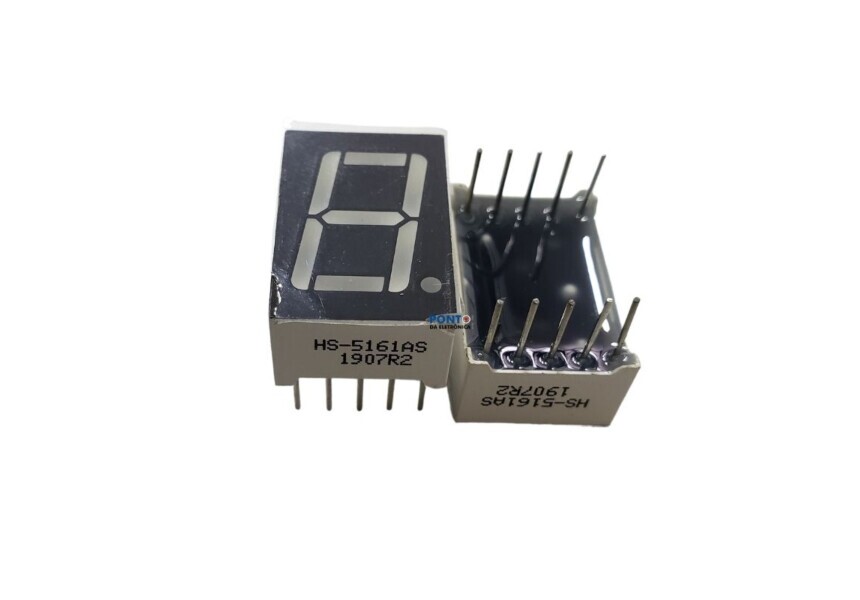

Display Catodo HS-5161AS Mascara Preta Luz Vermelha

Display 7 seguimentos HS-5161AS Catodo Mascara Preta Luz Vermelha

Veja a descrição detalhada para o Display Catodo HS-5161AS com máscara preta e luz vermelha:

Visão Geral:
O HS-5161AS é um display de 7 segmentos de cátodo comum, projetado para indicar números decimais em dispositivos eletrônicos. A máscara preta proporciona melhor contraste visual, enquanto a emissão de luz vermelha garante boa visibilidade em diversas condições de iluminação. É amplamente usado em painéis de medidores, equipamentos eletrônicos e displays de status.

Características Técnicas:
Tipo: Display de 7 segmentos, cátodo comum.
Cor de emissão: Vermelho.
Máscara: Preta, aumentando o contraste dos segmentos iluminados.
Número de dígitos: 1 dígito (modelo individual).
Tensão direta (V_F) por segmento: aproximadamente 2,0 V a 2,2 V.
Corrente típica por segmento (I_F): 10–20 mA.
Ângulo de visão: aproximadamente 45–60°, dependendo do layout.
Altura do dígito: aproximadamente 0,56 polegadas (14,2 mm), ideal para visualização em painéis.
Terminalização: pinos de inserção em PCB (through-hole).
Montagem: fácil integração em placas de circuito impresso com furação padrão.

Aplicações Típicas:
Indicadores numéricos em painéis eletrônicos.
Medidores de tensão, corrente ou frequência.
Equipamentos industriais, automação e sistemas de controle.
Projetos de hobby, displays DIY e prototipagem com microcontroladores.

Observações de Projeto:
A corrente por segmento deve ser limitada com resistor em série para evitar danos ao LED.
A máscara preta melhora a visibilidade do segmento aceso em ambientes com iluminação intensa.
O display de cátodo comum exige controle de cada segmento com tensão positiva aplicada ao ânodo de cada LED.
Ao usar múltiplos dígitos, considerar multiplexação para reduzir consumo de corrente e simplificar o controle de pinos.

http://www.dipmicro.com/?datasheet=TOS-5161AS.pdf

Valor Unitário
Imagem Ilustrativa
