Display 7 Seguimentos MCD196A

Display 7 Seguimentos MCD196A

O MCD196A é um tipo de display de 7 segmentos (7-segment display). Este componente eletrônico é usado para exibir dígitos decimais (0 a 9) e, em alguns casos, alguns caracteres alfanuméricos limitados.

Estrutura e Funcionamento
Um display de 7 segmentos é composto por sete LEDs (diodos emissores de luz) individuais, chamados de segmentos, que são dispostos em um formato retangular. Cada segmento é tipicamente rotulado com uma letra de "a" a "g".

Existe um oitavo LED, o ponto decimal (DP), que é frequentemente incluído.

Tipos de Display
O MCD196A é geralmente um display de Anodo Comum (Common Anode).
Anodo Comum (CA): O terminal positivo (ânodo) de todos os segmentos de LED é conectado a um pino comum. Para acender um segmento, o pino individual do segmento deve ser conectado ao terra (GND), aplicando um nível lógico BAIXO (0).
Catodo Comum (CC): O terminal negativo (catodo) de todos os segmentos de LED é conectado a um pino comum (GND). Para acender um segmento, o pino individual do segmento deve ser conectado à alimentação positiva (VCC), aplicando um nível lógico ALTO (1).

Exibição de Dígitos
Para exibir um dígito específico, você precisa ligar a combinação correta de segmentos:

Aplicações

Esses displays são comumente usados em:
Relógios digitais
Calculadoras
Contadores e cronômetros
Instrumentação eletrônica

Valor Unitário

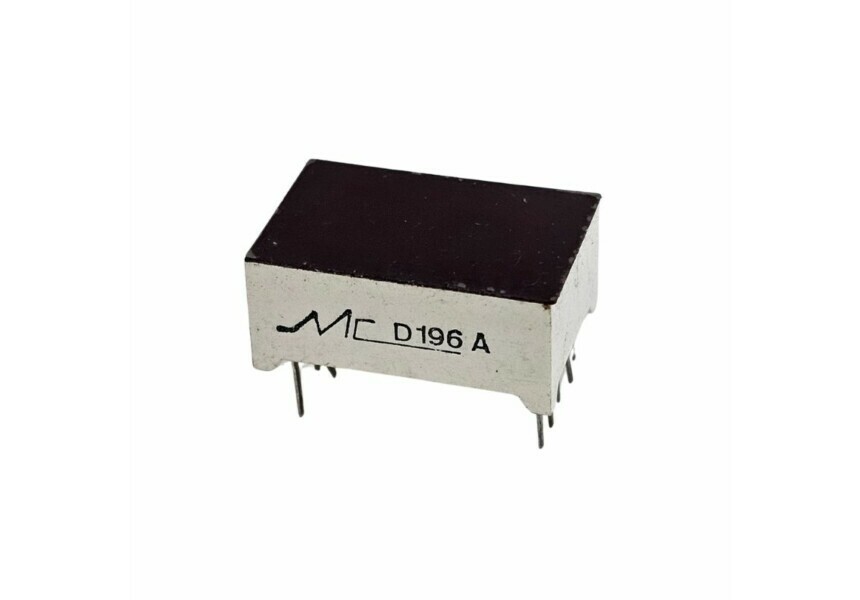

Imagem Meramente Ilustrativa
Para mais informações, entre em contato
