Diodo STTH20002TV

Diodo STTH20002TV Retificadores
Diodo Retificador

Especificações:
Fabricante: STMicroelectronics
Categoria de produto: Retificadores
Estilo de montagem: SMD / SMT Caixa / Gabinete: ISOTOP Vr
Tensão no sentido inverso: 200V Se
Corrente direta: 120A
Tipo: Retificadores de recuperação rápida
Configuração: Dual Parallel Vf
Tensão no sentido direto: 1.2V
Corrente de sobretensão máx . 1kA Ir
Corrente inversa: 100uA
Tempo de recuperação: 50ns
Temperatura operacional máxima: + 150C
Série: STTH20002TV
Altura: 9,1mm
Comprimento: 38,2mm
Produto: Retificadores
Largura: 25,5mm
Marca: STMicroelectronics Pd
Dissipação de potência
Tipo de Produto: Retificadores
Subcategoria: Diodos e retificadores

O Diodo STTH20002TV da STMicroelectronics é um diodo de retificação rápida (ultrafast), projetado especificamente para aplicações de alta potência e alta frequência onde a eficiência e a velocidade de comutação são cruciais.

Principais Características e Especificações
Fabricante: STMicroelectronics (ST)
Tipo de Diodo: Diodo Retificador Ultrafast (Hyperfast). Ele pertence à família "Turbo 2" ou "Ultrafast" da ST, conhecida pela sua performance superior.
Tensão Reversa Máxima (Vrrm): 200V. Isso indica que o diodo pode suportar até 200 Volts na direção inversa sem quebrar.
Corrente de Retificação Média (If(av)): 200A. Esta é a corrente média que o diodo pode conduzir na direção direta. É uma corrente muito alta, indicando seu uso em aplicações de alta potência.
Configuração: Diodo duplo em modo cátodo comum (Common Cathode). Isso significa que dois diodos estão encapsulados juntos, compartilhando o mesmo terminal de cátodo, o que é comum em retificadores de onda completa.
Pacote: TO-247 (ou TO-247-2, TO-247-3, dependendo da variação exata e número de pinos). Este é um encapsulamento robusto e com boa capacidade de dissipação de calor, ideal para aplicações de alta corrente.
Tempo de Recuperação Reversa (trr): Extremamente rápido (tipicamente na casa de dezenas de nanossegundos). A característica "Turbo 2" ou "Hyperfast" ressalta a velocidade de comutação, minimizando perdas durante a transição de condução para bloqueio.

Características:
Queda de tensão direta (Vf) baixa.
Corrente de fuga reversa baixa.
Recuperação reversa muito suave.
Alta capacidade de corrente de surto.
Robustez e confiabilidade para aplicações industriais.

Aplicações Comuns
Devido à sua alta corrente, tensão moderada e, principalmente, sua velocidade de recuperação ultrarrápida, o STTH20002TV é frequentemente utilizado em:
Fontes de alimentação chaveadas (SMPS) de alta potência: Como retificador de saída em conversores DC-DC ou fontes de alimentação para servidores e telecomunicações.
Soldadoras inversoras: Crucial para a retificação de alta frequência na saída.
Fontes de alimentação para galvanoplastia e sistemas de carregamento de baterias de alta potência.
Conversores DC-DC de alta frequência.
Circuitos de correção de fator de potência (PFC) de alta potência.
Acionamentos de motor.
Valor Unitário

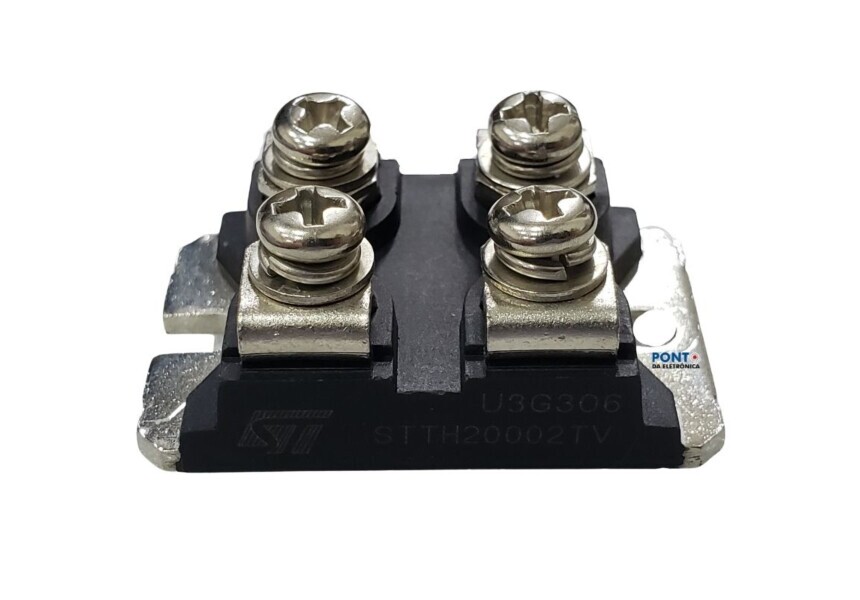

Imagem Meramente Ilustrativa
