Diodo STPS30H100CW

Diodo STPS30H100CW
Diodos e retificadores Schottky

Especificações:
Fabricante: STMicroelectronics
Categoria de produto: Diodos e retificadores Schottky
Produto: Retificadores Schottky
Estilo de montagem: Orifício de passagem
Caixa / Gabinete: TO-247
Configuração: Cátodo Comum Duplo
Tecnologia: Si
Se - Corrente direta: 30 A (2 x 15 A)
Vrrm - Tensão inversa repetitiva: 100 V
Vf - Tensão no sentido direto: 0.93 V
Ifsm - Corrente de surto no sentido direto: 250 A
Ir - Corrente inversa: 5 uA
Temperatura operacional mínima: - 65 C
Temperatura operacional máxima: + 175 C
Série: STPS30H100C
Altura: 20,15 mm
Comprimento: 15,75 mm
Estilo de acabamento: Orifício de passagem
Tipo: Retificador Schottky
Largura: 5,15 mm
Marca: STMicroelectronics
Tipo de Produto: Diodos e retificadores Schottky
Subcategoria: Diodos e retificadores

O STPS30H100CW é um diodo Schottky de potência dupla desenvolvido para aplicações que exigem alta eficiência, baixa queda de tensão direta e rápida comutação.
Fabricado pela STMicroelectronics, este componente é amplamente utilizado em fontes de alimentação chaveadas, conversores DC-DC, inversores e circuitos de retificação de alta corrente.
Por utilizar tecnologia Schottky, o STPS30H100CW apresenta perdas reduzidas, menor aquecimento e excelente desempenho em altas frequências, aumentando a eficiência global do circuito.
Sua configuração duplo diodo com catodo comum facilita o uso em topologias de saída retificada.
O encapsulamento TO-247 permite melhor dissipação térmica, garantindo operação confiável mesmo em aplicações severas.

Principais características:
Tipo: Diodo Schottky duplo (catodo comum)
Tensão reversa máxima: 100V
Corrente direta média: 30A
Baixa queda de tensão direta (VF)
Alta eficiência e rápida resposta
Baixa perda de comutação
Encapsulamento: TO-247
Alta confiabilidade térmica e elétrica

Aplicações típicas:
Fontes chaveadas AC-DC e DC-DC
Retificação de saída em SMPS
Inversores e conversores de potência
Equipamentos industriais
Fontes para áudio, vídeo e telecomunicações
Valor Unitário

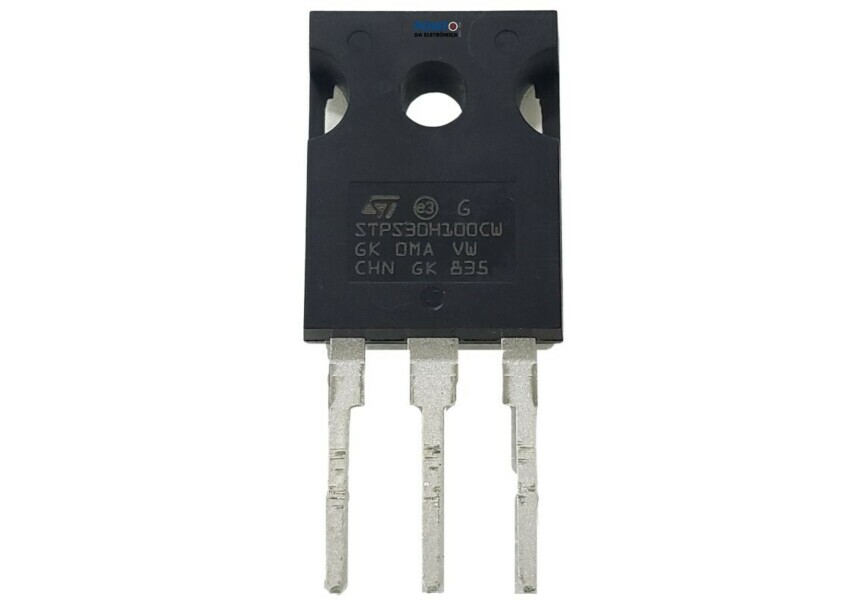

Imagem Ilustrativa
