Diodo QH12TZ600

Diodo QH12TZ600
Diodo Para Fins Gerais Como Energia e Comutação H-Series 600Volts 12Amperes Super-Low Qrr

Características:
Fabricante: Power Integrations
Categoria de produto: Diodos - Fins gerais, energia, comutação
Produto: Power Diodes
Estilo de montagem: Através do Orifício Caixa / Gabinete: TO-220-2 If - Corrente direta: 12A
Configuração: Único Vf - Tensão no sentido direto: 2.65 V Ir - Corrente inversa: 250uA
Temperatura operacional mínima: - 55C
Temperatura operacional máxima: + 150C Série: Qspeed
Faixa de temperatura operacional:- 55C to + 150C
Marca: Integrações de Energia Pd
Dissipação de potência: 61W
Tipo de Produto: Diodos
Propósito Geral, Poder
Comutação Subcategoria: Diodos & Retificadores

O QH12TZ600 é um diodo PFC série H de 600 V e 12 A fabricado pela Power Integrations .

Aqui estão suas principais características e detalhes importantes:
Tipo: É um diodo retificador de recuperação rápida , especificamente parte da Série H Qspeed™ da Power Integrations . Esses diodos são conhecidos por sua carga de recuperação reversa (QRR) extremamente baixa, baixa corrente de recuperação reversa (IRRM) e curto tempo de recuperação reversa (tRR). Eles também apresentam características de "recuperação suave".
Classificação de tensão (VRRM): 600V (tensão reversa repetitiva de pico)
Classificação de corrente (IF(AVG)): 12A (corrente direta média)
Pacote: Disponível nos pacotes TO-220AC (through-hole) e TO-263AB (D2PAK, montagem em superfície) . O "T" em QH12 T Z600 provavelmente se refere ao pacote TO-220AC, enquanto o "B" em QH12 B Z600 se refere ao TO-263AB.

Principais recursos e benefícios:
Menor QRR de qualquer diodo de silício de 600V: Este é um grande argumento de venda, pois o baixo QRR leva a uma maior eficiência em aplicações de comutação.
Recuperação suave: reduz a EMI (interferência eletromagnética) e muitas vezes elimina a necessidade de circuitos snubber, simplificando o projeto e reduzindo a contagem de componentes.
Alta capacidade de dIF/dt: pode lidar com mudanças muito rápidas de corrente, permitindo comutação extremamente rápida.
Aumenta a eficiência: Devido às suas características de recuperação otimizadas.

Aplicações:
Diodos de reforço de correção do fator de potência (PFC): uma aplicação muito comum onde alta eficiência e baixa EMI são essenciais.
Circuitos de acionamento de motores: para controlar a energia fornecida aos motores elétricos.
Inversores CC-CA: Em sistemas de conversão de energia.
Valor Unitário

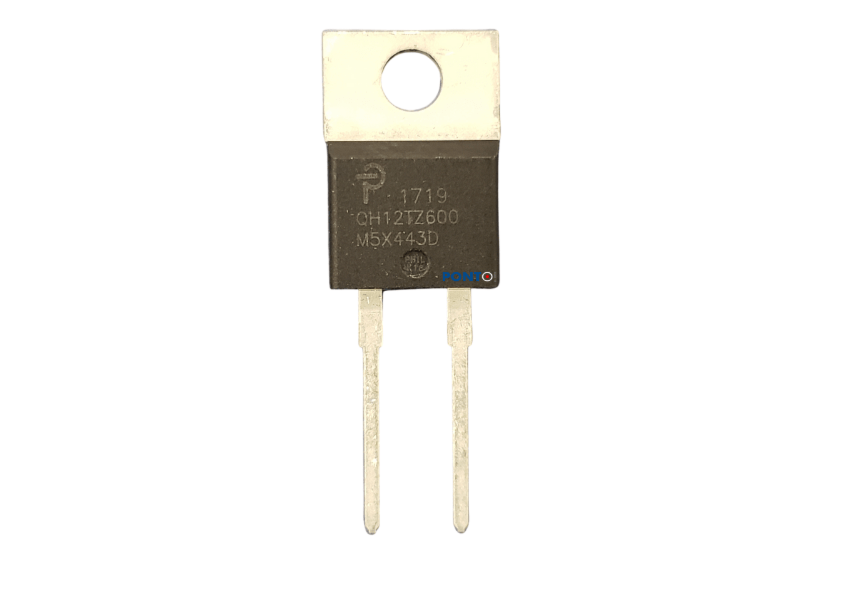

Imagem Meramente Ilustrativa

Para mais informações, entre em contato.
