Diodo MBR40250TG

Produto: Em estoque
SKU
008086
R$33,50


5% OFF no Pix em pedidos acima de R$100,00

Outras formas de pagamento
Adicionar aos favoritos
Apenas 10 unidades restantes!
  • Novo
Detalhes do produto
Mais informações

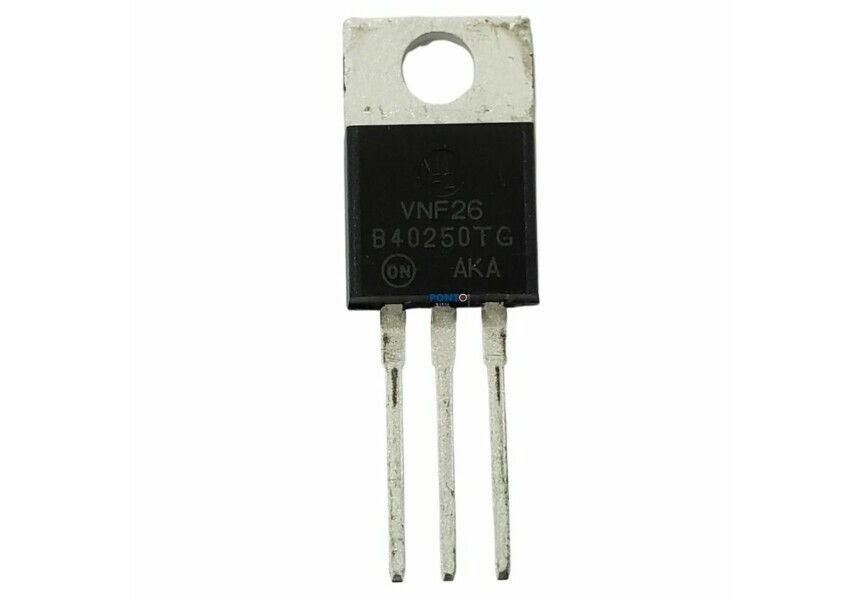

Diodo MBR40250TG TO-220 Schottky 40A 250V

O MBR40250TG da Onsemi pertence à linha de diodos de barreira Schottky de potência, desenvolvida para aplicações em fontes chaveadas, conversores DC-DC e circuitos de retificação de alta eficiência. O modelo possui capacidade de corrente de 40A, tensão máxima de 250V e conexão através de 3 pinos TO-220.

Como Identificar:
Código: MBR40250TG
Fabricante: Onsemi / ON Semiconductor
Linha: MBR (Diodos Schottky)
Tipo: Diodo Schottky de potência
Corrente: 40A (20A por anodo)
Tensão: 250V
Configuração: Catodo comum (duplo diodo)
Terminais: 3 pinos
Montagem: TO-220 / Through-Hole (Furo passante)
Capacidade máxima: 40A em 250V
MBR40250TG • 40A • 250V • TO-220

Entendendo o Código MBR40250TG:
Aqui existe uma informação especialmente útil para evitar compra errada: MBR → Linha de diodos Schottky
40 → Corrente máxima nominal de 40 amperes
250 → Tensão máxima repetitiva de pico de 250 volts
G → Indicativo de encapsulamento Isento de Chumbo (Lead-Free / RoHS)

Portanto, a combinação “40250” indica a capacidade do componente para até 40A e 250V. Certifique-se de que o circuito do seu equipamento exige exatamente essa especificação de tensão e corrente antes de efetuar a substituição.

Especificações:
Fabricante: ON Semiconductor
Categoria de produto: Diodos e retificadores Schottky
Produto: Schottky Diodes
Estilo de montagem: Orifício de passagem
Caixa / Gabinete: TO-220-3
Configuração: Ânodo Duplo Único
Tecnologia: Si
Se - Corrente direta: 40 A
Vrrm - Tensão inversa repetitiva: 250 V
Vf - Tensão no sentido direto: 0.97 V
Ifsm - Corrente de surto no sentido direto: 150 A
Ir - Corrente inversa: 2000 uA
Temperatura operacional mínima: - 65 C
Temperatura operacional máxima: + 150 C
Série: MBR40250T
Embalagem: Vareta
Altura: 9,28 mm
Comprimento: 10,28 mm
Estilo de acabamento: Orifício de passagem
Tipo: Diodo Schottky
Largura: 4,82 mm
Marca: ON Semiconductor
Tipo de Produto: Diodos e retificadores Schottky
Subcategoria: Diodos e retificadores
Analise do número de peça: MBR40250G

Aplicações:

Fontes chaveadas (SMPS)
Inversores de frequência
Conversores DC-DC
Fontes de alimentação industriais
Retificação de alta frequência
Manutenção industrial
Reposição de diodos de potência

Há inclusive documentação de equipamento industrial e fontes de alta potência utilizando especificamente o MBR40250TG, reforçando seu uso em aplicações de retificação e proteção.

Atenção na Substituição:

Antes da compra, confira principalmente:
Código MBR40250TG
Corrente de 40A e Tensão de 250V
Encapsulamento TO-220 (3 pinos)
Configuração de catodo comum

Não escolha outro diodo apenas pela aparência ou formato TO-220 sem checar a tensão máxima e a corrente suportada.

Conteúdo da Embalagem:

01 Diodo MBR40250TG TO-220 Schottky 40A 250V Novo e Original
