Diodo BYW96E

Diodo BYW96E Diodo BYW96E= BYM 36C
Díodo Retificador 1000 Volts 5 Amperes SOD64

BYW96E:
Tipo de Componente: Diodo Retificador de Recuperação Rápida (Fast Recovery Rectifier).
Capacidade de Avalanche: É um diodo com capacidade de avalanche controlada, o que significa que ele pode absorver picos de tensão reversa transitórios sem ser danificado, desde que dentro dos limites especificados.
Essa característica oferece maior robustez em comparação com diodos retificadores comuns.
Fabricante Original: Originalmente fabricado pela Philips Semiconductors (que se tornou NXP Semiconductors), mas é amplamente produzido por diversos outros fabricantes (SynSemi, EIC Semiconductor, Galaxy Semi-Conductor, entre outros).
Encapsulamento: Mais comumente encontrado no encapsulamento DO-201AD (Plástico Moldado Axial), que é um encapsulamento de montagem através de furo (THT - Through-Hole Technology).
Polaridade: A faixa colorida no corpo do diodo indica o cátodo.
Tensão Reversa de Pico Repetitiva Máxima (VRRM​): 1000V (o "E" no BYW96E geralmente indica a tensão de 1000V na série BYW96x, embora datasheets de diferentes fabricantes possam apresentar pequenas variações dentro da série, como 800V a 1000V).
Corrente Média Retificada Direta (IF(AV)​): Tipicamente 3A.
Corrente de Pico de Surto Não Repetitivo (IFSM​): Capacidade de suportar picos de corrente elevados por curtos períodos, geralmente na ordem de 50A a 100A (para um ciclo de 8.3ms).
Tempo de Recuperação Reversa (trr​): Característica fundamental para um diodo de "recuperação rápida". Para o BYW96E, este tempo é tipicamente de 250ns a 300ns (nano segundos).
Um tempo de recuperação baixo é ideal para aplicações de comutação rápida.
Queda de Tensão Direta (VF​): A tensão que cai no diodo quando ele está conduzindo corrente no sentido direto. Tipicamente na faixa de 1V a 1.25V a uma corrente especificada (e.g., 3A).
Corrente de Fuga Reversa (IR​): A pequena corrente que flui quando o diodo está polarizado reversamente.
É tipicamente baixa, na ordem de poucos microamperes (μA) a tensões reversas nominais.
Faixa de Temperatura de Junção (Tj​): Geralmente de -65°C a +175°C. Isso indica sua capacidade de operar em uma ampla gama de temperaturas.

Características Adicionais:
Junção passivada a vidro: Contribui para alta confiabilidade e estabilidade.
Baixa corrente de fuga e baixa queda de tensão direta: Melhora a eficiência.
Alta confiabilidade: Devido à construção robusta.

Aplicações Comuns:
O BYW96E é ideal para aplicações que exigem retificação de alta frequência e onde a capacidade de suportar transientes de tensão reversa é importante.

Algumas aplicações incluem:
Fontes de alimentação chaveadas (SMPS): Onde a recuperação rápida é crucial para a eficiência.
Conversores DC-DC.
Inversores.
Circuitos de supressão de ruído.
Retificação em geral em equipamentos eletrônicos que demandam maior robustez.

Em essência, o BYW96E é um diodo retificador robusto, confiável e rápido, projetado para aplicações que requerem um desempenho superior ao de diodos retificadores padrão, especialmente em termos de velocidade de comutação e proteção contra picos de tensão.
Valor Unitário

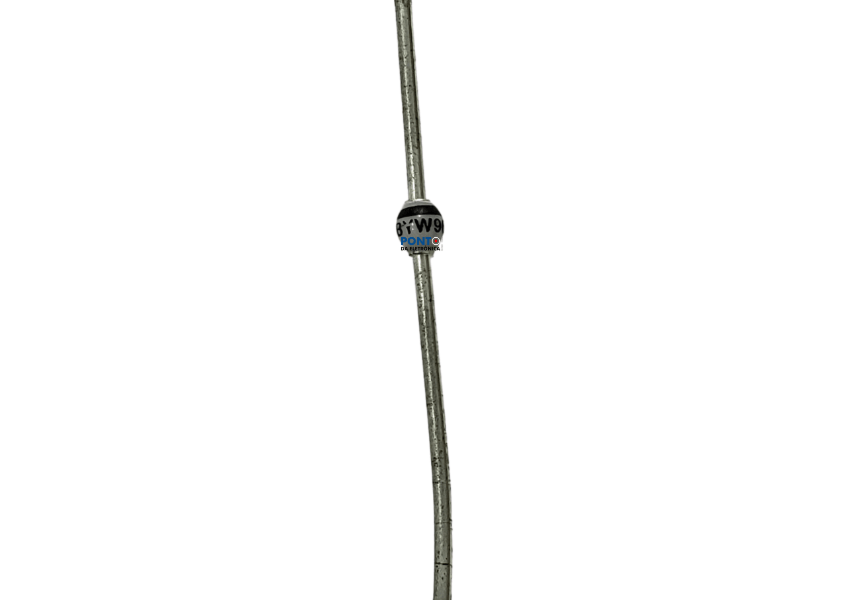

Imagem Meramente Ilustrativa

Para mais informações, entre em contato.
