Diodo BYV36E Philips

Produto: Em estoque
SKU
011888
0 avaliações
R$2,10
-5%
 R$2,00

Desconto à vista
ou R$2,10 em 1x de R$2,10 s/ juros

Outras formas de pagamento
Adicionar aos favoritos
Apenas 236 unidades restantes!
*Não sei meu CEP

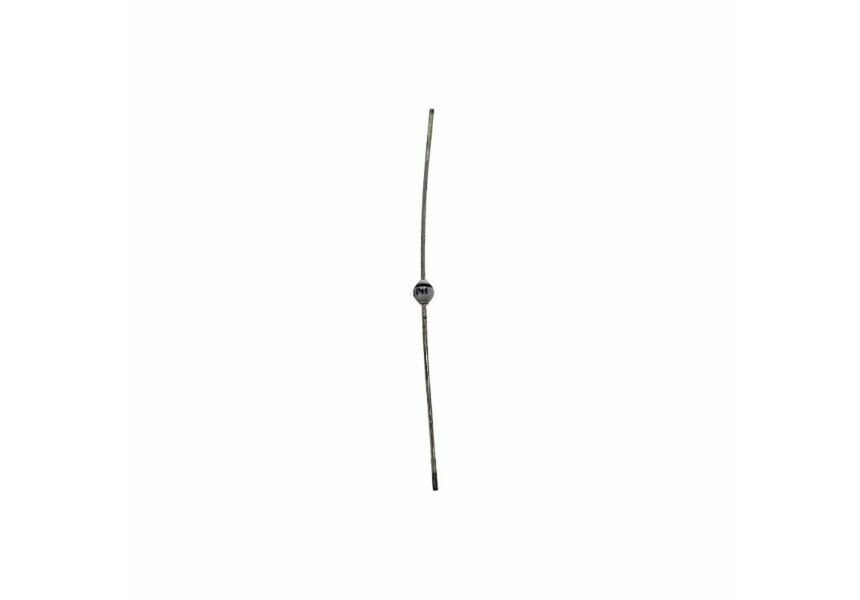

main product photo
Detalhes do produto
Mais informações

Diodo BYV36E Philips

Visão geral / Tipo
Tipo: retificador de avalanche / retificador de recuperação rápida com “soft-recovery” (avalanche controlled soft-recovery rectifier).
Família / Série: BYV36.
Pacote / encapsulamento: vidro, encapsulamento tipo SOD-57 (glass passivated, rugged glass SOD57 package).
Aplicações típicas: retificação em fontes de alimentação, supressão de transientes, aplicações que exigem recuperação rápida e boa capacidade de “avalanche energy absorption”

Especificações elétricas e limites máximos
De acordo com os dados de tolerância máxima (absolute maximum ratings):

Parâmetro Valor típico / máximo
Tensão reversa repetitiva de pico (VRRM / VR) 1000V
Corrente direta média (I<sub>F(av)</sub>) aprox. 2,9 A (para BYV36D/E, em condições T = 55 °C, comprimento de leads = 10 mm, média sobre 20 ms)
Corrente direta média (condições PCB, T = 65 °C) cerca de 1,20 A (para BYV36D/E)
Corrente de surto / pico Suportando picos de corrente em surtos (avalanche / transientes), com alta capacidade de absorção de energia de avalanche.
Corrente de fuga inversa (leakage / reverse leakage current) Baixa corrente de fuga, característica típica de diodos glass-passivated/fatig-free desta série.
Temperatura de operação / junção Suporta altas temperaturas de operação, dada a construção em vidro e materiais de liga de alta temperatura.

 Características e vantagens
Junction passivada em vidro — A junção é “glass-passivated”, o que confere maior confiabilidade, estabilidade e baixa corrente de fuga.
Construção robusta / tolerância térmica alta — Pacote “rugged glass SOD57” com liga metálica tolerante a altas temperaturas: adequado para aplicações exigentes ou ambientes mais agressivos.
Capacidade garantida de absorção de energia em avalanche — Isto significa que o diodo pode lidar com surtos e transientes (sobretensão reversa) sem danos permanentes, importante para proteção e confiabilidade de circuitos.
Recuperação rápida (“soft-recovery”) — Ajuda a minimizar perdas e ruído durante a comutação, o que é útil em aplicações de alta frequência e fontes de alimentação comutadas.
Estabilidade e baixa corrente de fuga / leakage — Contribui para eficiência e confiabilidade em longo prazo.

Considerações / Limitações
A corrente média direta varia conforme as condições de temperatura e montagem — por exemplo, ~2,9 A se bem ventilado/conduzido, mas ~1,20 A no caso de montagem em PCB a 65 °C.
Apesar da boa tolerância a surtos (avalanche), há limites: deve-se observar especificações de energia de avalanche e corrente de pico conforme datasheet se for usar em ambiente com transientes.
Como muitos componentes antigos / discretos: pode haver dificuldade de disponibilidade dependendo da região — recomenda-se conferir estoque e possíveis equivalentes modernos caso necessário.

Valor Unitário
Imagem Meramente Ilustrativa
Para mais informações, entre em contato
