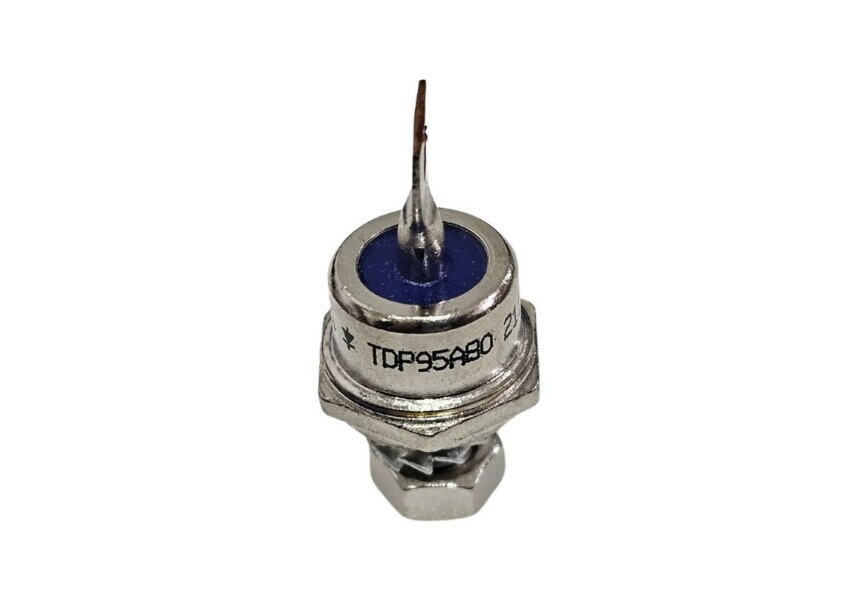

Diodo TDP95A80 = 95PF80 Catodo Rosca 1/4 Unf

Diodo 95PF80 Catodo Rosca 1/4 Unf
Diodo TDP95A80 = 95PF80 Catodo Rosca 1/4 UNF
VS-95PF80 DO-203AB Retificador 800 Volts 95 Amperes

Especificações:
Fabricante: Vishay
Categoria do produto: Retificadores
Estilo de montagem: Stud Mount
Caixa/Gabinete: DO-203AB
Vr - Tensão no sentido inverso: 800 V
If - Corrente Direta: 95 A
Tipo: Retificador de Recuperação Padrão
Configuração: Único
Vf - Tensão no sentido direto: 1,4 V
Corrente de sobretensão máx.: 2 kA
Ir - Corrente inversa: 9 mA
Tempo de recuperação: -
Temperatura operacional mínima: - 55 C
Temperatura operacional máxima: + 180 C
Embalagem: A granel
Marca: Vishay Semiconductors
Altura: 17,4 mm
Comprimento: 25,4 mm
Pd - Dissipação de potência: -
Produto: Retificadores
Tipo de Produto: Retificadores
Subcategoria: Diodos e Retificadores
Largura: 17,4 mm
Analise do número da peça: 95PF80

O TDP95A80, também conhecido como 95PF80, é um diodo retificador de potência projetado para trabalhar em aplicações de alta corrente e alta confiabilidade.
Seu sistema de montagem com catodo em rosca 1/4 UNF permite excelente dissipação térmica e fixação mecânica segura, sendo amplamente utilizado em retificadores industriais, fontes de alimentação de potência e sistemas de conversão de energia.
Esse tipo de diodo é ideal para aplicações que exigem robustez, estabilidade térmica e longa vida útil em ambientes industriais e eletrônicos de alta demanda.

CARACTERÍSTICAS TÉCNICAS:
Modelo: TDP95A80
Código equivalente: 95PF80
Tipo: Diodo retificador de potência
Configuração: Catodo rosca
Rosca: 1/4 UNF
Alta capacidade de corrente
Alta resistência térmica e mecânica
Excelente dissipação de calor
Alta confiabilidade operacional

CONFIGURAÇÃO:
Catodo: Rosca metálica para fixação em dissipador
Anodo: Terminal superior

APLICAÇÕES:
Retificadores industriais
Fontes de alimentação de potência
Equipamentos de solda
Carregadores industriais
Conversores de energia
Equipamentos de automação
Sistemas de controle de motores

DICA DE APLICAÇÃO PRÁTICA:
Uso em Retificadores de Potência Industrial

O diodo TDP95A80 é frequentemente utilizado em pontes retificadoras de alta potência, convertendo corrente alternada (AC) em corrente contínua (DC).
Durante manutenção de retificadores industriais ou equipamentos de solda, a substituição desse diodo pode solucionar problemas como:
Equipamento não liga
Falha na retificação
Queda de tensão na saída
Aquecimento excessivo do sistema
Oscilações na tensão DC

Boas Práticas de Instalação:
Utilizar dissipador adequado
Aplicar pasta térmica
Conferir torque correto da fixação
Verificar polaridade antes da instalação
Conferir isolamento quando necessário

EQUIVALENTES E COMPATÍVEIS:
95PF80
Outros diodos de mesma especificação elétrica e mecânica
(Consultar datasheet para substituição segura)

CONTEÚDO DA EMBALAGEM:
01 – Diodo Retificador TDP95A80 / 95PF80

VANTAGENS DO PRODUTO:
Produto novo
Alta capacidade de corrente
Excelente dissipação térmica
Alta robustez mecânica
Ideal para aplicações industriais
Pronta entrega

Para mais informações, entre em contato.
