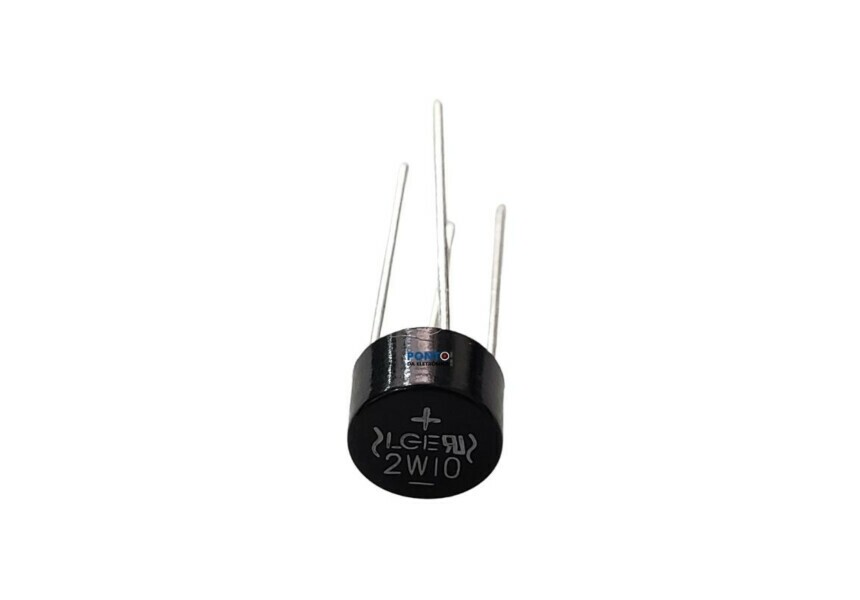

Ponte Retificadora 2W10

Ponte Retificadora 2W10
Ponte 2 Amperes 1000 Volts Nova e Original Lge.

A Ponte Retificadora 2W10 é um componente eletrônico utilizado para converter corrente alternada (AC) em corrente contínua (DC) por meio de retificação em onda completa.
Ela é composta internamente por quatro diodos retificadores conectados em configuração de ponte, permitindo o aproveitamento dos dois semiciclos da tensão AC de entrada, resultando em uma saída DC mais estável e eficiente.

Principais Características Técnicas:
Tipo: Ponte retificadora monofásica
Corrente direta média (IF): 2A
Tensão reversa máxima (VRRM): 1000V
Tensão de pico repetitiva: até 1000V
Encapsulamento: WOG / W (compacto, com 4 terminais)
Montagem: Through Hole (PTH)
Temperatura de operação: aproximadamente -55 °C a +150 °C
Baixa perda de energia e boa confiabilidade em operação contínua

Construção e Funcionamento:
A 2W10 integra quatro diodos de silício de alta resistência elétrica em um único encapsulamento compacto.
Essa construção reduz espaço na placa, simplifica o projeto e aumenta a confiabilidade do circuito em comparação ao uso de diodos discretos.
Durante a operação, dois diodos conduzem em cada semiciclo da tensão AC, garantindo retificação de onda completa, ideal para fontes de alimentação lineares e circuitos de potência de baixa a média corrente.

Aplicações Típicas:
Fontes de alimentação AC/DC
Retificação em transformadores
Equipamentos eletrônicos e eletrodomésticos
Carregadores e adaptadores
Circuitos industriais e automação
Projetos eletrônicos em geral

Vantagens:
Suporta alta tensão (até 1000V)
Encapsulamento compacto, fácil de montar
Boa capacidade de corrente (2A)
Alta durabilidade e estabilidade térmica
Substitui quatro diodos individuais com maior praticidade
Valor Unitário
Imagem Ilustrativa
