Diodo 1.5KE43A

Diodo 1.5KE43A

O 1.5KE43A não é um diodo comum retificador; ele é um TVS (Transient Voltage Suppressor), ou Diodo de Supressão de Tensão Transitória.
A função dele é proteger circuitos eletrônicos sensíveis contra surtos de tensão e picos transientes (como descargas eletrostáticas ou picos causados por ligar/desligar motores e bobinas).
Ele age "ceifando" a tensão assim que ela ultrapassa um limite seguro.

Especificações Técnicas:
Tensão de Stand-off : 36.8V. É a tensão máxima na qual o diodo pode operar normalmente sem começar a conduzir (ou seja, "fica invisível" no circuito).
Tensão de Breakdown : 40.9V a 45.2V. É a faixa onde ele começa a atuar para desviar o surto para o terra.
Potência de Pico de Pulso: 1500W (1.5kW).
Ele consegue absorver picos muito potentes, desde que sejam de curtíssima duração.
Polaridade: Unidirecional (indicado pela letra A no final e pela faixa no corpo).
Ele se comporta como um diodo Zener de alta potência, protegendo em apenas um sentido.
Encapsulamento: DO-201 (tamanho grande, similar ao 1N5408).

Como ele funciona na prática?
Imagine que você tem uma linha de alimentação de 36V DC. Você instala o 1.5KE43A em paralelo com a carga.
Operação Normal: O diodo não faz nada.
Surto de Tensão: Se um pico de 100V vier pela linha, o diodo "fecha o curto" rapidamente, limitando a voltagem em torno de 59.3V (chamada de Clamping Voltage) e protegendo os componentes à frente.
Valor Unitário

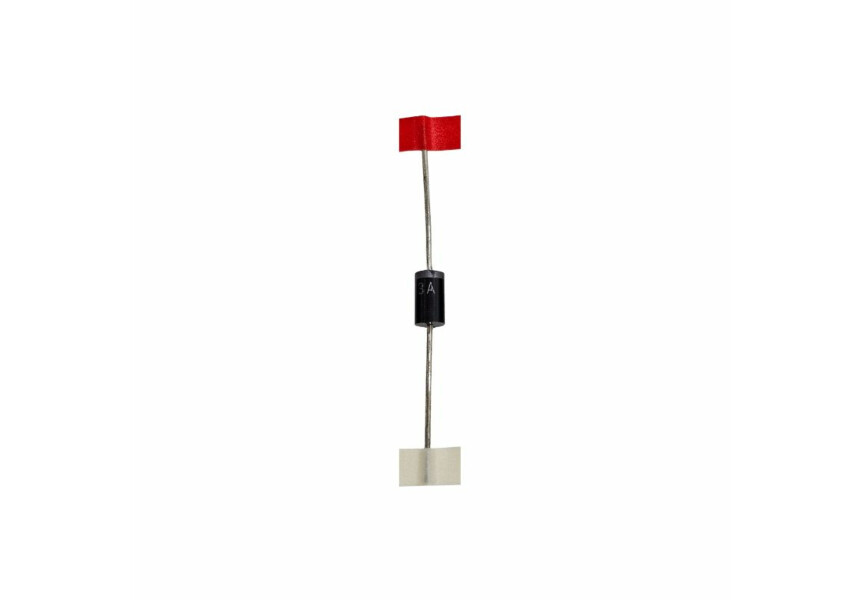

Imagem Meramente Ilustrativa

Para mais informações, entre em contato.
