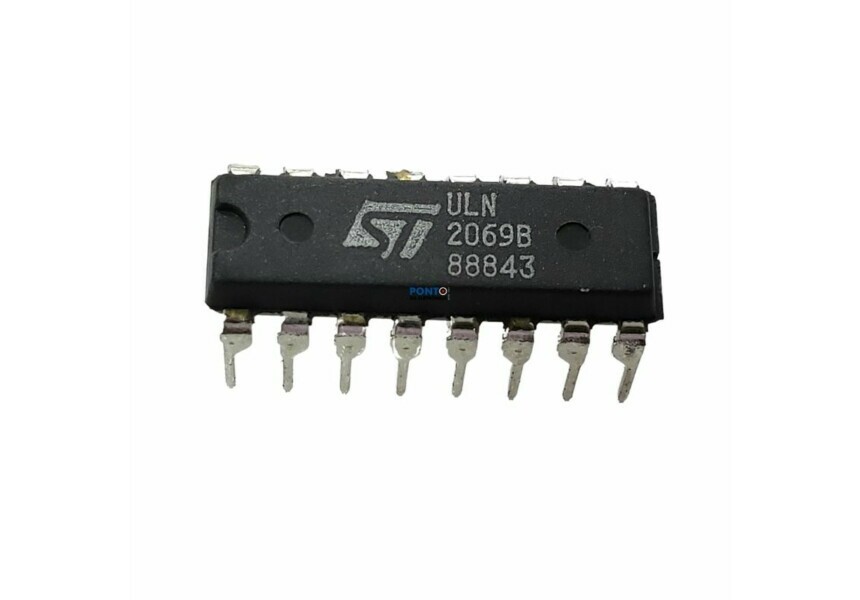

Circuito Integrado ULN2069B ST

Circuito Integrado ULN2069B
Darlington Transistor 1,5 Amp

Especificações:
Fabricante: STMicroelectronics
Categoria de Produto: Transistores Darlington
Configuração: Quad
Polaridade do transistor: NPN
Coletor - Tensão do Emissor VCEO Máx.: 80 V
Corrente máxima do coletor DC: 1,75 A
Pd - Dissipação de energia: 4,3 W
Estilo de montagem: Através do orifício
Embalagem / Caixa: PDIP-16
Temperatura mínima de operação: - 20 C
Temperatura máxima da operação: + 85 C
Série: ULN2069B
Embalagem: Vareta
Altura: 4,59 mm
Comprimento: 20 mm
Largura: 7,1 mm
Marca: STMicroelectronics
Corrente de coletor contínua: 1,5 A
Tipo de Produto: Transistores Darlington
Subcategoria: Transistores

O Circuito Integrado ULN2069B da STMicroelectronics é um driver de potência composto por matriz de transistores Darlington, projetado para o acionamento de cargas que exigem alta corrente e tensão.
Este CI é amplamente utilizado para controlar relés, motores, solenoides, lâmpadas e outros dispositivos indutivos, permitindo interface direta com circuitos lógicos como microcontroladores e sistemas digitais.
O ULN2069B possui diodos de proteção internos (flyback), que protegem o circuito contra picos de tensão gerados por cargas indutivas, aumentando a confiabilidade do sistema.
Seu encapsulamento DIP-16 facilita a montagem em placas de circuito impresso (PCI), sendo muito utilizado em automação, eletrônica industrial e projetos embarcados.
Fabricado pela STMicroelectronics, garante alta qualidade, robustez e desempenho consistente.

Características Técnicas:
Produto: Circuito integrado driver
Modelo: ULN2069B
Tipo: Array de transistores Darlington
Número de canais: 4 drivers independentes
Alta capacidade de corrente por canal
Tensão de operação elevada
Diodos de proteção internos (flyback)
Encapsulamento: DIP-16
Fabricante: STMicroelectronics

Aplicações:
Acionamento de relés
Controle de motores
Solenoides
Lâmpadas e cargas indutivas
Automação industrial
Interface com microcontroladores
