Circuito Integrado ULN2004A Smd

Circuito Integrado ULN2004A Smd
Transistor Darlington

Especificações
Fabricante: Diodes Incorporated
Categoria de produto: Transistores Darlington
Configuração: Matriz 7
Coletor - VCEO máx. de voltagem do emissor: 50 V
Corrente de desligamento máximo do coletor: 500 uA
Estilo de montagem: SMD / SMT
Caixa / Gabinete: SO-16
Temperatura operacional mínima: - 40 C
Temperatura operacional máxima: + 105 C
Série: ULN2004
Tipo de saída: CMOS, PMOS
Marca: Diodes Incorporated
Tensão do coletor contínua: 500 mA
Tipo de Produto: Transistores Darlington
Subcategoria: Transistores
Nome comercial: ULN2002

O ULN2004A, da STMicroelectronics (também disponível via Diodes Inc.), é um array de transistores Darlington NPN de alta tensão e corrente, com 7 canais de saída em configuração open‑collector, ideal para acionar cargas como relés, solenoides e motores DC. Cada canal suporta até 500 mA contínuo (pico de 600 mA) com tensão máxima de 50 v.

Características principais:7 pares Darlington por pacote (DIP‑16 ou SO‑16)
Saída open‑collector com corrente contínua de 500 mA e pico de 600 mA por canal
Tensão máxima de saída: 50 V
Diodos de supressão integrados para proteção contra cargas indutivas
Entrada compatível com lógica CMOS/PMOS de 6 a 15 V, resistor de base interno de 10,5 kΩ, reduzindo corrente de entrada.

Aplicações práticas
Ideal para uso em:
Controle de relés e solenoides
Motores DC de pequena potência
Backlights, displays LED e lâmpadas fluorescentes
Cabeçotes térmicos e buffers de linha
Equipamentos de automação e sistemas embarcados.
Valor Unitário

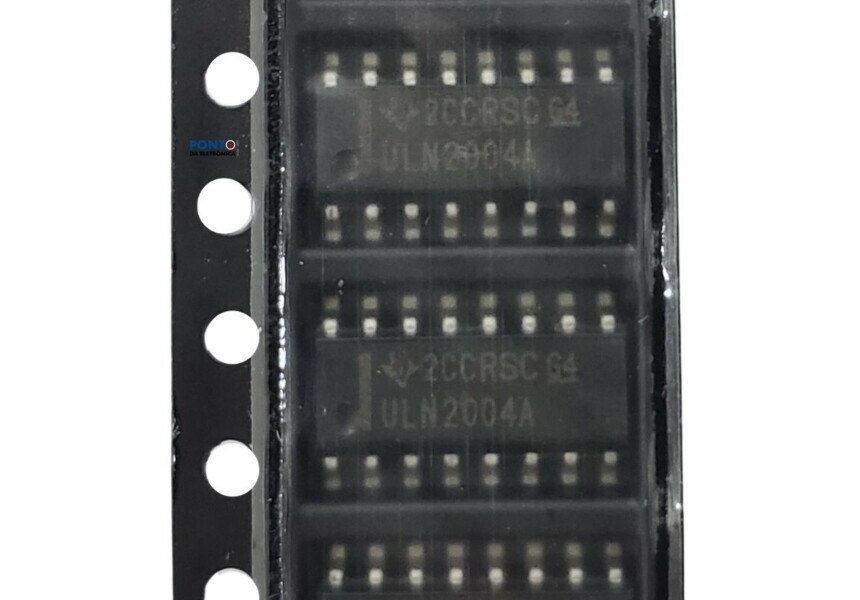

Imagem Ilustrativa
